Questões de Engenharia Mecânica do ano 2009

Com relação a princípios de eletrônica analógica e digital, julgue os itens que se seguem.

Qualquer equação lógica é passível de ser implementada em circuito utilizando somente portas lógicas do tipo NAND.

Com relação a princípios de eletrônica analógica e digital, julgue os itens que se seguem.

Ao conectar a saída de dispositivos da família TTL (de todas as séries) às entradas de dispositivos CMOS das séries 400B e 74HC, é necessário conectar a saída TTL com +5 V por meio de um resistor pull-up. Isso se deve ao fato de que a tensão de todas as séries TTL para o valor lógico ALTO é muito baixa, se comparada à mínima tensão de entrada dos dispositivos CMOS para nível lógico ALTO, nas séries 400B e 74HC.

Para elaboração, leitura e interpretação de desenhos de instrumentação existe uma norma internacional de padronização, a ISA 5.1. Com base nessa norma, julgue o item a seguir.

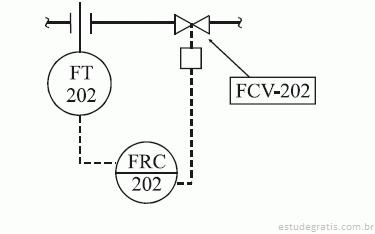

O esquema na figura acima representa uma instalação com elementos cuja representação gráfica segue a norma ISA 5.1. Com base nessa figura, julgue os itens subsequentes.

O componente FCV-202 é uma válvula com atuador pneumático de diafragma.

O esquema na figura acima representa uma instalação com elementos cuja representação gráfica segue a norma ISA 5.1. Com base nessa figura, julgue os itens subsequentes.

O componente FRC-202 é um controlador e registrador de vazão.
