Questões de Engenharia Mecânica do ano 2009

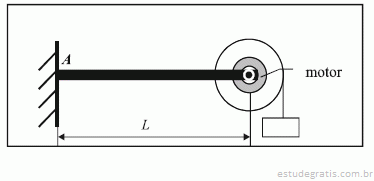

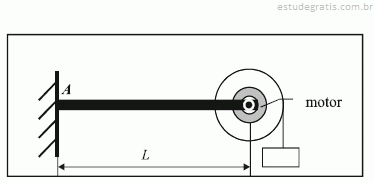

Um elevador é suspenso por um tambor de raio R, o qual é acionado por um motor de peso P1 fixado na extremidade de uma viga, conforme apresentado esquematicamente na figura acima. Considerando P2 a carga sustentada pelo cabo do elevador, e desprezando o peso próprio da viga e o atrito, julgue os itens que se seguem.

Quando em repouso, o momento máximo sobre o eixo do motor é igual a P2 × R.

Um elevador é suspenso por um tambor de raio R, o qual é acionado por um motor de peso P1 fixado na extremidade de uma viga, conforme apresentado esquematicamente na figura acima. Considerando P2 a carga sustentada pelo cabo do elevador, e desprezando o peso próprio da viga e o atrito, julgue os itens que se seguem.

Quando em repouso, o momento fletor no ponto A indicado na figura é igual, em módulo, a (P1 + P2) × (L + R).

Um elevador é suspenso por um tambor de raio R, o qual é acionado por um motor de peso P1 fixado na extremidade de uma viga, conforme apresentado esquematicamente na figura acima. Considerando P2 a carga sustentada pelo cabo do elevador, e desprezando o peso próprio da viga e o atrito, julgue os itens que se seguem.

Em qualquer situação, o conjugado aplicado pelo motor sobre o tambor é igual, em módulo, àquele aplicado pelo tambor sobre o motor.

Um elevador é suspenso por um tambor de raio R, o qual é acionado por um motor de peso P1 fixado na extremidade de uma viga, conforme apresentado esquematicamente na figura acima. Considerando P2 a carga sustentada pelo cabo do elevador, e desprezando o peso próprio da viga e o atrito, julgue os itens que se seguem.

O momento aplicado sobre o eixo do tambor é maior quando o elevador estiver subindo com velocidade constante do que quando estiver descendo com a mesma velocidade.

Um elevador é suspenso por um tambor de raio R, o qual é acionado por um motor de peso P1 fixado na extremidade de uma viga, conforme apresentado esquematicamente na figura acima. Considerando P2 a carga sustentada pelo cabo do elevador, e desprezando o peso próprio da viga e o atrito, julgue os itens que se seguem.

O esforço no cabo que sustenta o elevador depende do raio do tambor.
