Questões de Engenharia Mecânica do ano 2008

Em uma distribuição gaussiana, como a representada na figura acima, a moda pode ser encontrada na posição do gráfico indicada pelo algarismo romano

Considerando que, em uma instalação com uma potência fixa, operando com um fator de potência de 0,6, o amperímetro indique uma corrente de 60 A, nessa situação, se essa instalação estivesse operando com fator de potência 0,9, a leitura no amperímetro, em amperes seria igual a

A figura acima mostra um bloco rígido de peso P, sustentado por três colunas de comprimento L, fabricadas com materiais isotrópicos A e B . As colunas e o peso do bloco são simétricas em relação ao eixo da coluna central. A coluna central tem área da seção S_A e módulo de elasticidade E_A . As colunas laterais têm área da seção S_B e módulo de elasticidade E_B . Com base nessas informações, desprezando-se o peso das colunas e assumindo que as tensões atuantes estão no regime linear-elástico, para que haja compatibilidade é necessário que

A)

B)

C)

D)

E)

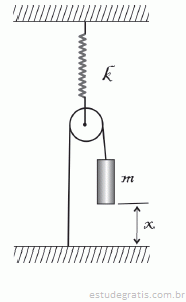

Considere um sistema mola-massa-polia mostrado na figura a seguir. Determine a sua freqüência natural sabendo-se que a constante da mola é k e que se desprezam o atrito e a massa da polia.

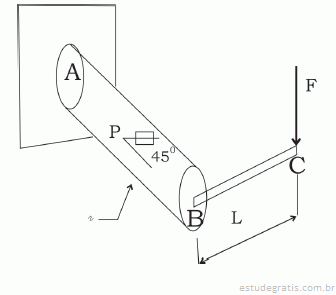

Considere um dispositivo construído para avaliar o torque em um eixo circular a partir da medição da deformação em um extensômetro colado em um ponto P da superfície do eixo, conforme mostra a figura. Obtenha uma expressão que relacione o torque no eixo AB, T, com o valor da deformação medida pelo extensômetro, y.

 Admita que o eixo de raio r possui módulo elástico, E, coeficiente de Poisson, v; e um momento polar de inércia, J.
