Questões de Engenharia Mecânica do ano 2008

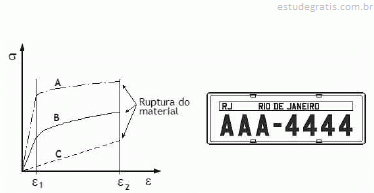

Considerando que os materiais A, B e C, cujas curvas de tensão (F) versus deformação (g) são mostradas na figura acima, estejam sendo propostos para a fabricação de placas de veículos por conformação mecânica (estampagem) a frio, julgue os itens que se seguem.

Com os materiais A e B, a resistência da placa resultante é maior que a da chapa a partir da qual ela foi fabricada.

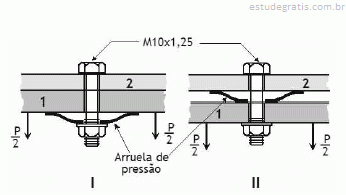

A figura acima mostra duas configurações idênticas de uma junção parafusada, exceto pela posição da arruela de pressão. Diante da deformabilidade da arruela, o parafuso e os membros da junção podem ser considerados rígidos. O parafuso foi apertado inicialmente com uma pré-carga F_i e, posteriormente, uma carga externa P foi aplicada à junção. Considere que F_a represente a carga na arruela; F_p , a carga no parafuso; e F_m , a carga transferida entre os membros 1 e 2 da junção antes da separação. Com base nessas informações, julgue os itens que se seguem.

O parafuso usado na junção tem diâmetro nominal de 10 mm e rosca métrica com passo igual a 1,25 mm.

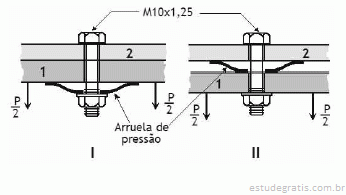

A figura acima mostra duas configurações idênticas de uma junção parafusada, exceto pela posição da arruela de pressão. Diante da deformabilidade da arruela, o parafuso e os membros da junção podem ser considerados rígidos. O parafuso foi apertado inicialmente com uma pré-carga F_i e, posteriormente, uma carga externa P foi aplicada à junção. Considere que F_a represente a carga na arruela; F_p , a carga no parafuso; e F_m , a carga transferida entre os membros 1 e 2 da junção antes da separação. Com base nessas informações, julgue os itens que se seguem.

Em qualquer uma das configurações, F_i = F_a .

A figura acima mostra duas configurações idênticas de uma junção parafusada, exceto pela posição da arruela de pressão. Diante da deformabilidade da arruela, o parafuso e os membros da junção podem ser considerados rígidos. O parafuso foi apertado inicialmente com uma pré-carga F_i e, posteriormente, uma carga externa P foi aplicada à junção. Considere que F_a represente a carga na arruela; F_p , a carga no parafuso; e F_m , a carga transferida entre os membros 1 e 2 da junção antes da separação. Com base nessas informações, julgue os itens que se seguem.

 Com a aplicação da força externa P, a força total sobre o parafuso varia de forma idêntica nas duas configurações.

A figura acima mostra duas configurações idênticas de uma junção parafusada, exceto pela posição da arruela de pressão. Diante da deformabilidade da arruela, o parafuso e os membros da junção podem ser considerados rígidos. O parafuso foi apertado inicialmente com uma pré-carga F_i e, posteriormente, uma carga externa P foi aplicada à junção. Considere que F_a represente a carga na arruela; F_p , a carga no parafuso; e F_m , a carga transferida entre os membros 1 e 2 da junção antes da separação. Com base nessas informações, julgue os itens que se seguem.

Em qualquer uma das configurações apresentadas, só haverá deslocamento relativo entre os membros 1 e 2 da junção (separação) quando a força externa P exceder o valor da pré-carga F_i aplicada ao parafuso.
