Questões de Engenharia Mecânica do ano 2007

Na indústria mecânica, embora as máquinas de fabricação sejam altamente precisas, mesmo assim a tolerância existe. Na prática, há fatores que impedem a obtenção de uma medida matematicamente exata, tais como desgaste das ferramentas e dos órgãos componentes das máquinas operatrizes, imperfeições dos materiais ou ferramentas, imperfeições de métodos e instrumentos de medição e verificação. Com base no exposto, peças isoladas são produzidas dentro de um sistema de tolerância que permite montá-las em outro local, sem necessidade de retoques, a partir do Sistema de Tolerâncias e Ajustes. Exemplo disso pode ser visto no conjunto eixo-furo projetado mostrado na figura a seguir.

A propósito do assunto acima tratado, e considerando as normas NBR e ISO pertinentes, julgue os próximos itens, relativos ao conjunto eixo-furo mostrado na figura.

Para esse conjunto, tem-se um caso de ajuste com interferência.

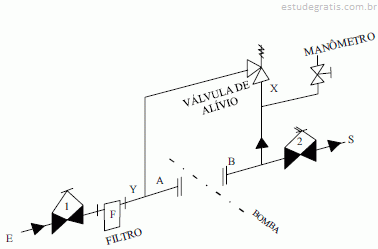

Considerando que uma pessoa feche a válvula 2, na instalação hidráulica e de bombeamento apresentada na figura acima, ou que haja uma restrição (entupimento ou solidificação) em algum ponto da tubulação, julgue os itens que se seguem.

Essa é uma bomba de engrenagens de deslocamento negativo, que faz com que a pressão comece a aumentar, vencendo a força da mola, descarregando o produto de X para Y e formando um circuito fechado.

Considerando que uma pessoa feche a válvula 2, na instalação hidráulica e de bombeamento apresentada na figura acima, ou que haja uma restrição (entupimento ou solidificação) em algum ponto da tubulação, julgue os itens que se seguem.

Para se saber se existe uma pressão excessiva na instalação, recomenda-se a instalação de um manômetro seguido de uma válvula de retenção, próximo ao ponto Y.

Considerando que uma pessoa feche a válvula 2, na instalação hidráulica e de bombeamento apresentada na figura acima, ou que haja uma restrição (entupimento ou solidificação) em algum ponto da tubulação, julgue os itens que se seguem.

Caso o líquido bombeado seja de altíssima viscosidade e apresente risco de solidificação, a bomba deverá ser revestida com camisa de vapor.

O sistema de distribuição de vapor é o mais importante elo entre o produtor (caldeira) e o consumidor de vapor. O investimento feito na produção e utilização eficiente de vapor poderá ser desperdiçado se o sistema de distribuição não fizer que o vapor atinja seu objetivo a uma dada pressão, livre de ar seco, e em quantidade suficiente. Acerca dos sistemas de distribuição de vapor, julgue os itens a seguir.

Em qualquer sistema de distribuição de vapor saturado haverá sempre a condensação, provocada pelas perdas por radiação.
