Questões de Engenharia Mecânica

Considerando que um fluido viscoso escoa em uma tubulação com comprimento, diâmetro e a uma vazão conhecidos, julgue os itens subseqüentes.

A perda de carga nessa tubulação pode ser corretamente estimada a partir do diagrama de Moody, que relaciona um fator adimensional de atrito com o número de Reynolds do escoamento e a rugosidade relativa da tubulação.

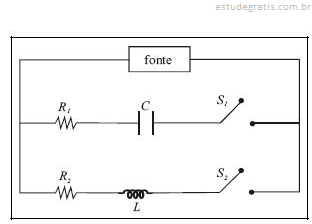

A figura acima ilustra o esquema de um circuito elétrico constituído de uma fonte, duas resistências, um capacitor, um indutor e duas chaves (S₁ e S₂) abertas. Com relação a esse circuito e aos princípios envolvidos, julgue os itens subseqüentes, considerando que inicialmente o capacitor esteja completamente descarregado.

Considere a seguinte situação para o circuito mostrado: fonte de corrente contínua (CC) com força eletromotriz V, chave S₂ aberta e chave S₁ fechada. Nesse caso, o capacitor será carregado até que a diferença de potencial entre os seus terminais seja igual à força eletromotriz fornecida pela fonte.

A figura acima ilustra o esquema de um circuito elétrico constituído de uma fonte, duas resistências, um capacitor, um indutor e duas chaves (S₁ e S₂) abertas. Com relação a esse circuito e aos princípios envolvidos, julgue os itens subseqüentes, considerando que inicialmente o capacitor esteja completamente descarregado.

No caso de a fonte ser de corrente contínua (CC), mantendose a chave S₁ aberta e fechando-se a chave S₂, a corrente que percorrerá o circuito em função do tempo é corretamente representada pela expressão:

A figura acima ilustra o esquema de um circuito elétrico constituído de uma fonte, duas resistências, um capacitor, um indutor e duas chaves (S₁ e S₂) abertas. Com relação a esse circuito e aos princípios envolvidos, julgue os itens subseqüentes, considerando que inicialmente o capacitor esteja completamente descarregado.

Considere que a fonte fornece ao circuito uma voltagem alternada dada por V(t) = Vo sen ωt, em que Vo é a voltagem máxima e T, a freqüência angular. Nesse caso, mantendo-se a chave S₂ aberta e fechando-se a chave S₁, a voltagem no capacitor se atrasará em 90º em relação à corrente.

A figura acima ilustra o esquema de um circuito elétrico constituído de uma fonte, duas resistências, um capacitor, um indutor e duas chaves (S₁ e S₂) abertas. Com relação a esse circuito e aos princípios envolvidos, julgue os itens subseqüentes, considerando que inicialmente o capacitor esteja completamente descarregado.

Caso a fonte do circuito forneça uma diferença de potencial igual a V(t) = V₀ sen ωt, mantendo-se a chave S1 aberta e fechando-se a chave S₂, a corrente após certo tempo se adiantará em relação à voltagem.
