Questões de Engenharia Espacial do ano 2004

Com relação à classificação das nuvens e às altitudes em que se formam, julgue os itens a seguir.

As nuvens médias, nas regiões tropicais, formam-se em altitudes de 2 a 8 km.

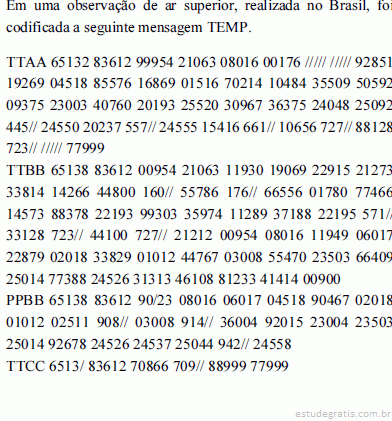

Acerca desses dados meteorológicos codificados, julgue os itens a seguir.

A velocidade do vento no nível de 767 hPa é de 8 nós (kt).

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

Para permitir que o subsistema possa transmitir um sinal modulado com a maior banda possível e minimizar a distorção de amplitude causada pelo HPA, fazendo com que o sinal modulado caia na faixa de passagem do HPA, a freqüência central do filtro passa-faixa deve ser superior a 14,25 GHz.

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

Para que o misturador possa funcionar corretamente em condições típicas de operação, é necessário que a potência do sinal na saída do oscilador seja maior que a potência do sinal a ser misturado.

A figura acima ilustra o processo de multiplexação de sinais digitais gerados por dois computadores. O sinal gerado em cada computador modula em QAM uma portadora de freqüência fk, k = 1 e 2. Há, então, a geração de dois sinais modulados que são, em seguida, combinados, gerando um sinal multiplexado. Com relação ao sistema descrito, julgue os itens seguintes.
