Questões de Engenharia de Telecomunicações da CESPE / CEBRASPE

A respeito das técnicas de modulação, de multiplexação e de comutação, julgue os itens subsequentes.

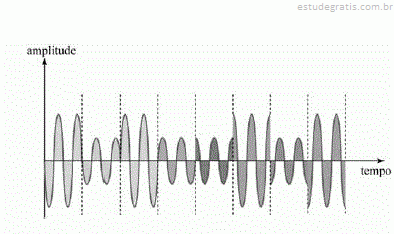

O sinal apresentado na figura a seguir representa um exemplo de modulação usando a técnica M-QAM.

Com relação à sinalização, à interconexão e ao desempenho de sistemas analógicos e digitais, julgue os itens que se seguem. O SS7, que é um protocolo de sinalização no sistema de telefonia fixo comutada (STFC) digital, gera dados de sinalização e os transmite no mesmo canal de tráfego de voz, a fim de que o canal de voz seja controlado.

Com relação à sinalização, à interconexão e ao desempenho de sistemas analógicos e digitais, julgue os itens que se seguem. O DUP (data user part), um dos blocos funcionais do SS7, é responsável por controlar a permuta de circuitos usados em chamada de dados e o registro e cancelamento de chamadas de dados.

Com relação à sinalização, à interconexão e ao desempenho de sistemas analógicos e digitais, julgue os itens que se seguem. Uma possível medida de desempenho dos sistemas analógicos é a relação sinal-ruído.

A respeito de propagação de antenas e de linhas de transmissão, e dos diversos princípios ligados a esse processo, julgue os itens subsecutivos. Considere que uma linha de transmissão de 500 m de comprimento tenha sido conectada a uma fonte de tensão de 20 V. Considere, ainda, que a resistência da carga, na linha de transmissão, seja igual a 200 Ω; que a resistência interna da fonte seja igual a 10 Ω; e que a impedância característica da linha seja igual a 50 Ω. Nesse caso, o coeficiente de reflexão na fonte é igual a 0,6.
