Questões de Engenharia de Telecomunicações do ano 2017

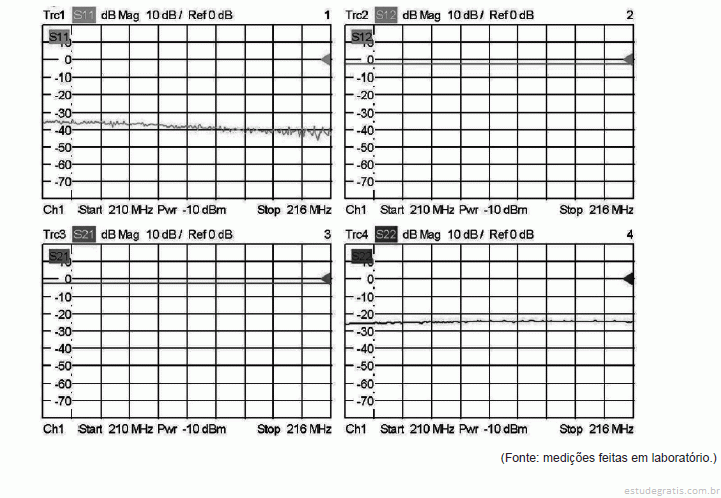

Os Parâmetros de Espalhamento, também conhecidos como Parâmetros S, são utilizados na caracterização de linhas de transmissão, em um modelo de quadripolos. A seguir, são exibidos gráficos que mostram os valores desses parâmetros, referentes à faixa de frequências de 210 a 216MHz, para um cabo coaxial. Nesses gráficos, gerados por um analisador de redes conectado aos terminais do cabo, o eixo das amplitudes tem os seus valores expressos em escala decibel e representam os níveis de reflexão nas portas do sistema (S11 e S22), bem como a comunicação entre as mesmas (S12 e S21).

Avalie as afirmações a respeito desses gráficos.

I. A capacidade de condução de corrente do cabo decai com a frequência, conforme indicado no gráfico, de S11.

II. Se um gerador de sinais for conectado à entrada do cabo, uma parcela significativa do sinal será refletida.

III. O cabo coaxial é visto pelo analisador de redes como um sistema de 2 portas.

IV. Se, ao invés do cabo, uma antena tivesse sido conectada ao anal isador de redes, o gráfico de S11 (ou S22) apresentaria mínimos locais nas frequências de ressonância.

Está correto apenas o que se afirma em

A respeito das redes de computadores do tipo Wide Area Network (WAN), Metropolitan Area Network (MAN) e Local Area Network (LAN), é correto afirmar que

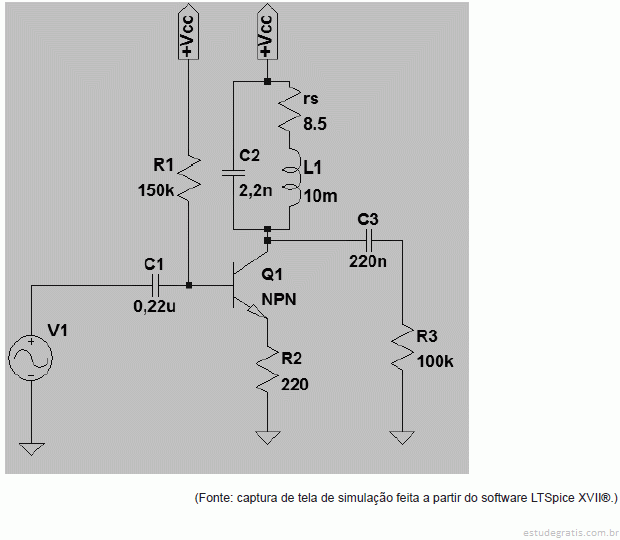

Em sistemas de transmissão e recepção Very High Frequency (VHF) e Ultra High Frequency (UHF), o projeto de amplificadores é de extrema importância para garantir o alcance e a integridade do rádio enlace. A figura abaixo ilustra o diagrama esquemático de um circuito amplificador ressonante simples, localizado no receptor.

 Avalie as afirmações a respeito desse tipo de circuito.

I. O capacitor C1 tem o papel de manter estável o ponto quiescente do transistor.

II. Os polos da função de transferência desse circuito localizam-se à direita do eixo imaginário do plano da Transformada de Laplace.

III. Para garantir a fidelidade da forma de onda de saída, o transistor deve operar no modo Classe C.

IV. O capacitor C2 e o indutor L1 exercem o papel de filtro ressonante.

Está correto apenas o que se afirma em

Em simulações computacionais envolvendo fenômenos de alta frequência, é comum a utilização de guias de onda virtuais como fontes de excitação, ao contrário das fontes de tensão utilizadas em simulações de circuitos elétricos.

Qual é o motivo para essa abordagem?

Avalie as seguintes afirmações sobre as Zonas de Fresnel.

I. Trata-se de um modelo que explica o fenômeno da refração.

II. Se a obstrução não bloqueia o elipsóide definido pela 1ª Zona de Fresnel, a perda por caminho em excesso será mínima.

III. Quanto mais distante da 1ª Zona de Fresnel, maior é a contribuição para o sinal no receptor.

IV. A posição da obstrução em relação ao transmissor e ao receptor tem influência sobre os níveis de sinal percebidos pelo receptor.

Está correto apenas o que se afirma em
