Um lance de uma rede óptica para transmissão de dados liga as localidades A e B distantes 100 km. A rede óptica é constituída por:

1 - transmissor óptico equipado com um laser DFB, que emite uma potência de 10 mW na terceira janela e apresenta uma largura espectral de 2,0 nm (nanometro);

2 - fibra monomodo com dispersão modal desprezível e dispersão cromática de 10 ps/nm.km (pico segundo por nanometro por quilômetro). O receptor do enlace somente detecta pulsos maiores ou iguais a 500 ps. Pulsos mais estreitos são considerados ruídos e não são detectados.

A taxa máxima de dados neste lance será de:

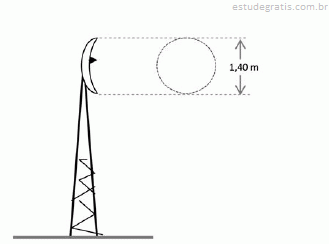

Uma antena com refletor parabólico com o diâmetro da circunferência frontal de 1,40 metros, como explica a figura a seguir, opera em uma frequência de 3,0 GHz.

A largura do feixe é de aproximadamente:

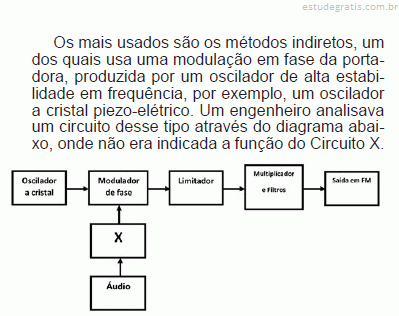

Existem vários processos para a produção de um sinal modulado em frequência. São eles: os métodos diretos e os métodos indiretos.

O engenheiro concluiu que o Circuito “X” é, para o sinal de áudio, um circuito:

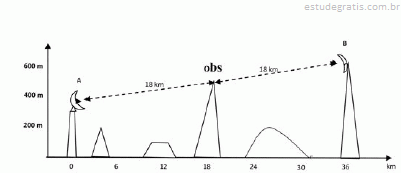

Deseja-se interligar as localidades A e B através de um enlace de micro ondas em visibilidade. Através de um mapa com R = 4/3 R (terra) e com as curvas de nível do terreno, traçou-se o perfil topográfico e a linha de visada entre as antenas de A e B, com auxílio das interseções das curvas de nível das elevações, com o plano vertical que contém a linha de visada entre A e B. O enlace ocorrerá em uma frequência de 3,0 GHz. Entre a antena A e a antena B existe um obstáculo, obs, afastado 18,0 km de A e 18,0 km de B.

O eixo menor da Primeira Elipsóide de Fresnel no ponto do obstáculo obs é:

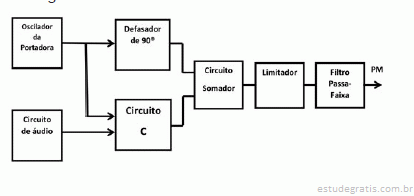

E. H. Armstrong, professor da Universidade de Columbia, foi o inventor da Frequência Modulada. Ele propôs um método para a modulação em fase (PM) do sinal de uma portadora por um sinal de baixa frequência, por exemplo, um sinal de áudio, que é conhecido pelo nome de Modulador de Fase de Armstrong. O diagrama de blocos a seguir mostra o funcionamento desse modulador.

Pode-se concluir que o “Circuito C” é um:
