Questões de Engenharia de Telecomunicações do ano 2011

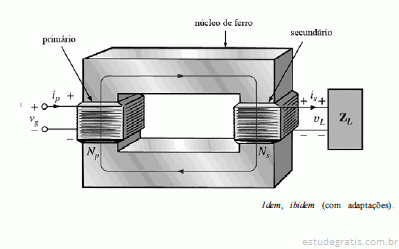

A figura acima ilustra aspectos construtivos e de circuitos de um transformador monofásico com dois enrolamentos. No esquema representado na figura, Np e N_s correspondem ao número de espiras nos enrolamentos primário e secundário, respectivamente, e a impedância de carga conectada ao secundário é Z_L. Com base nessas informações e considerando que o transformador seja ideal, julgue os itens a seguir.

Em um transformador, define-se o enrolamento primário como aquele que possui o maior número de espiras.

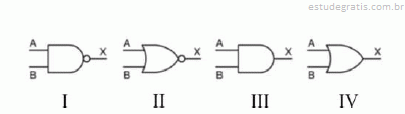

Considerando as portas lógicas ilustradas nas figuras de I a IV acima, julgue os itens a seguir.

A tabela verdade relativa à porta da figura (I) é a mostrada corretamente abaixo.

Considerando as portas lógicas ilustradas nas figuras de I a IV acima, julgue os itens a seguir.

Na porta ilustrada na figura IV, ocorrendo nível 1 na entrada A e nível 0 na entrada B, na saída X ocorrerá nível

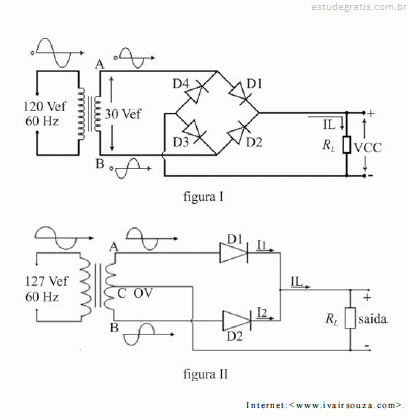

As figuras I e II acima mostram, respectivamente, um circuito retificador em ponte e outro denominado retificador transformador com centro. Ambos são alimentados no primário por meio de fonte senoidal. A fonte de alimentação do circuito da figura I apresenta tensão eficaz igual a 120 V, enquanto, no circuito da figura II, essa tensão eficaz de alimentação é igual a 127 V. A partir dessas informações, julgue os itens que se seguem.

Se, no circuito da figura II, a carga R_L estiver submetida a uma tensão de 24 V e drenar uma corrente de 3 A, durante 4 horas, a carga R_L consumirá, em média, energia superior a 200 Wh.

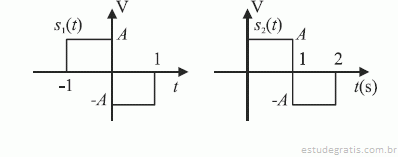

Considerando que os sinais s₁(t) e s₂(t), nos gráficos acima, representem tensão elétrica, julgue os itens subsecutivos.

O sinal s₁(t), ao passar por um resistor de resistência 1  gera uma potência média igual a A² W.
