Questões de Engenharia de Telecomunicações do ano 2008

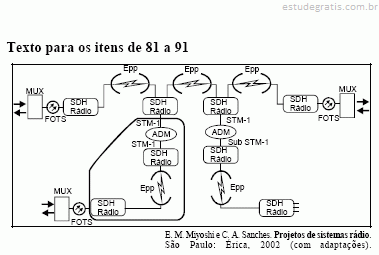

No projeto de uma rede de transporte, foi proposta a topologia ilustrada na figura acima, em que Epp indica o uso de enlaces ponto-a-ponto em microondas e FOTS, o uso de sistema de transmissão por fibra óptica.

Considerando essas informações, julgue os itens subseqüentes, relativos ao sistema acima esquematizado e à sua implantação a partir da topologia proposta.

possível que a rede de transporte descrita utilize rádios STM em conjunto com multiplexadores SDH de forma a prover interfaces E1. Se os rádios forem STM 0, é possível obter 420 interfaces E1 por canal de RF.

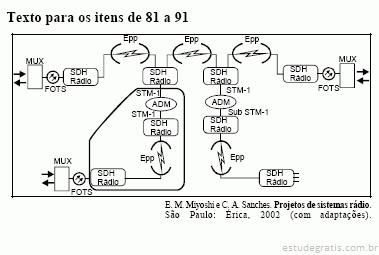

No projeto de uma rede de transporte, foi proposta a topologia ilustrada na figura acima, em que Epp indica o uso de enlaces ponto-a-ponto em microondas e FOTS, o uso de sistema de transmissão por fibra óptica.

Considerando essas informações, julgue os itens subseqüentes, relativos ao sistema acima esquematizado e à sua implantação a partir da topologia proposta.

Considere-se que, em um dos enlaces ponto-a-ponto da rede de transporte descrita, devam ser utilizados rádios que permitem a transmissão de canais de RF de largura de banda autorizada pela ANATEL igual a 29,65 MHz. Considere-se ainda que, dessa banda alocada, apenas a faixa de 25 MHz deva ser ocupada pelo sinal modulado. Nesse caso, em cada um desses canais de RF, é possível o uso de sinais modulados em 128 QAM/TCM para a transmissão à taxa de 155,52 Mbps, desde que o filtro de canal seja adequadamente ajustado, implementando-se por exemplo características de filtro do tipo cosseno-levantado.

No projeto de uma rede de transporte, foi proposta a topologia ilustrada na figura acima, em que Epp indica o uso de enlaces ponto-a-ponto em microondas e FOTS, o uso de sistema de transmissão por fibra óptica.

Considerando essas informações, julgue os itens subseqüentes, relativos ao sistema acima esquematizado e à sua implantação a partir da topologia proposta.

Considerando-se a topologia da rede de transporte apresentada, é correto afirmar que, para essa rede, foi proposta a utilização de estações repetidoras, e, por isso, é razoável esperar que estações dessa rede utilizem tecnologia denominada drop-insert.

No projeto de uma rede de transporte, foi proposta a topologia ilustrada na figura acima, em que Epp indica o uso de enlaces ponto-a-ponto em microondas e FOTS, o uso de sistema de transmissão por fibra óptica.

Considerando essas informações, julgue os itens subseqüentes, relativos ao sistema acima esquematizado e à sua implantação a partir da topologia proposta.

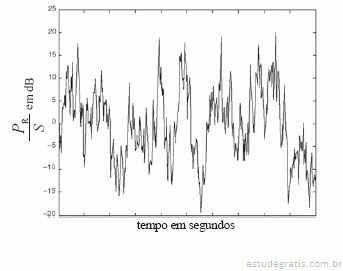

Considere-se que, após ter sido instalado um dos enlaces ponto-a-ponto da rede de transporte descrita, tenha sido realizada, em função do tempo, em segundos, uma medição da razão entre a potência do sinal — PR — na entrada do sistema receptor e a sensibilidade desse receptor — S —, para determinada taxa de erro de frame, e tenha sido obtido o gráfico ilustrado a seguir.

Nessa situação, sabendo-se que esse enlace foi projetado para apresentar taxa de indisponibilidade por degradação da taxa de erro de frame de 0,01%, é correto afirmar que o referido enlace apresenta taxa de indisponibilidade incompatível com o especificado em projeto. É correto afirmar, ainda, que essa incompatibilidade deve-se a desvanecimento, que pode ser plano ou seletivo em freqüência. O uso de técnicas de diversidade espacial, temporal e em freqüência pode ser eficaz na resolução desse problema, mas pode acarretar a diminuição do tamanho do enlace e a necessidade da inserção de nova estação repetidora.

No projeto de uma rede de transporte, foi proposta a topologia ilustrada na figura acima, em que Epp indica o uso de enlaces ponto-a-ponto em microondas e FOTS, o uso de sistema de transmissão por fibra óptica.

Considerando essas informações, julgue os itens subseqüentes, relativos ao sistema acima esquematizado e à sua implantação a partir da topologia proposta.

Para a proteção contra desvanecimentos, de forma a permitir o alcance de níveis aceitáveis de disponibilidade, é correto, nos enlaces ponto-a-ponto da rede de distribuição descrita, o uso de rádios em configuração do tipo (n+1). Nesse caso, utilizam-se equipamentos de rádio com sistemas de comutação, que são constituídos, basicamente, de circuitos derivadores e detectores de qualidade de sinal e chaves de comutação. No caso da rede de transporte apresentada, o uso de chaves do tipo hitless é preferível ao uso de chaves convencionais, caso se deseje uma menor perda de sincronismo quando ocorre a transferência do sinal de um canal principal para o de proteção.
