Questões sobre UML

#Questão 1007815 - Engenharia de Software, UML, Quadrix, 2022, CFO-DF, Analista de Desenvolvimento de Sistemas e Informação

#Questão 1007816 - Engenharia de Software, UML, Quadrix, 2022, CFO-DF, Analista de Desenvolvimento de Sistemas e Informação

#Questão 1007108 - Engenharia de Software, UML, SELECON, 2022, Prefeitura de Cuiabá - MT, Analista de Tecnologia

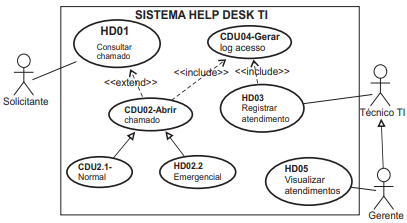

Afigura a seguir faz referência a uma ferramenta utilizada no desenvolvimento UML, que tem por objetivo mostrar relacionamentos e representações de funções, dos usuários e outros sistemas que interagem com o produto.

Aferramenta é conhecida como diagrama de:

A) casos de uso

B) fluxo de dados

C) requisitos do sistema

D) processos do negócio

#Questão 1006897 - Engenharia de Software, UML, CONSULPAM, 2022, Prefeitura de Irauçuba - CE, Técnico em Manutenção de Informática e Rede

Na UML, o diagrama de Casos de Uso representa as possíveis interações que serão representadas nos requisitos do sistema. A figura a seguir ilustra o sistema de uma biblioteca.
Imagem associada para resolução da questão

Imagem associada para resolução da questão

Diante do exposto, assinale a alternativa CORRETA.

A) O boneco “Fornecedor” é um exemplo de pacote na UML.

B) O boneco “Fornecedor” é um exemplo de estereótipo gráfico na UML.

C) A elipse “Serviços de Empréstimo” é um exemplo de nota explicativa na UML.

D) A elipse “Serviços de Empréstimo” é um exemplo de etiqueta valorada na UML.

#Questão 1006547 - Engenharia de Software, UML, INSTITUTO AOCP, 2022, BANESE, Técnico Bancário III - Área de Informática - Desenvolvimento

Observe o diagrama a seguir e assinale a alternativa correta.

Imagem associada para resolução da questão

A) É um típico diagrama de classes com suas associações.

B) O diagrama é a realização dos casos de uso do modelo e apresenta a dinâmica das classes.

C) Trata-se de um diagrama de comunicação, o qual é um diagrama dinâmico que retrata a colaboração entre os objetos.

D) É um diagrama de objetos em que as instâncias e as classes são devidamente retratadas.

E) O diagrama é conhecido como diagrama de sequência, uma vez que mostra os objetos e as suas classes interagindo entre elas.
