Questões sobre Geral

Conhecidas as coordenadas UTM (E, N) e a altitude ortométrica (H) de um vértice geodésico referenciado, respectivamente, ao SIRGAS2000 e a Imbituba, determine as coordenadas UTM (E, N) e a altitude ortométrica (H) desse vértice, respectivamente, para o SAD-69 e Imbituba, sabendo-se que os parâmetros oficiais de transformação entre os referidos referenciais (de SIRGAS2000 para SAD-69) são os especificados a seguir (IBGE, 2005):

Assinale a alternativa correta.

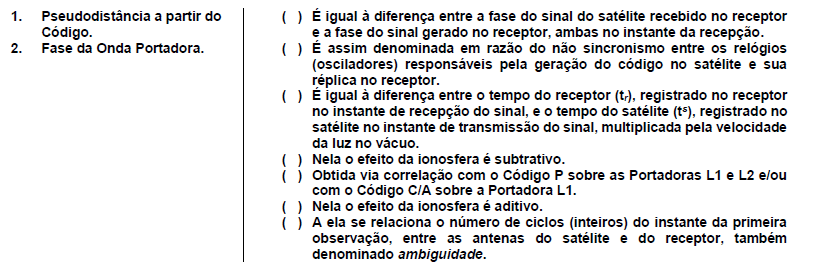

No que diz respeito às observáveis GNSS (Global Navigation Satellite System), numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

O geodesista encontra-se rotineiramente envolvido com três superfícies: a superfície física (topográfica), a do modelo geométrico adotado (elipsoide) e o geoide (Gemael, 1999, in: Monico, 2008). No que diz respeito a essas superfícies e às quantidades obtidas a partir delas, é correto afirmar:

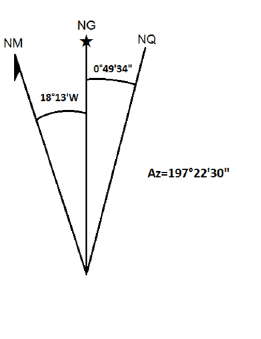

Considere as indicações de Norte Geográfico, Norte Magnético e Norte da Quadrícula representados na figura ao lado, bem como de seus desvios angulares (declinação magnética e convergência meridiana).

A disposição dos três nortes e os valores dos desvios apresentados na figura correspondem à carta topográfica 1:50.000 de Campinas (IBGE, 1991).

Assinale a alternativa com os valores corretos, respectivamente, do azimute plano e do azimute magnético correspondentes ao azimute geográfico dado.

Em levantamentos topográficos, as medidas de distâncias verticais e/ou diferenças de nível são geralmente afetadas pelos efeitos da curvatura terrestre e da refração atmosférica. A refração é dependente das condições atmosféricas (temperatura e pressão atmosférica) e da localização geográfica. Considerando o raio médio da Terra como sendo 6370 km e o erro de refração como sendo 1/7 do erro de curvatura, assinale a alternativa que apresenta o valor total correspondente a esses erros, para uma diferença de nível de 200 m.
