Questões sobre Mecânica de veículos

Considerando que, para realizar medições em suas instalações eletromecânicas, um técnico de manutenção tenha à sua disposição os seguintes instrumentos de medição: manômetro de Bourdon, manômetro de peso morto, barômetro, anemômetro de fio quente, termopar, multímetro digital, megôhmetro e extensômetros (strain gage), julgue os itens a seguir.

Para realizar a medição da pressão atmosférica, o técnico deverá utilizar o anemômetro de fio quente, pelo fato de este ser um instrumento de grande precisão e fácil de ser utilizado.

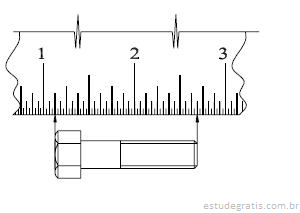

Um dos parafusos de uma tubulação flangeada está ilustrado no desenho acima. Uma régua graduada foi utilizada para fazer uma medição do comprimento do parafuso. As medidas indicadas na régua estão gravadas no sistema inglês (polegadas e frações). Nesse contexto, julgue os itens que se seguem.

O comprimento do parafuso é de 1 ½".

Uma carga de tubos foi recebida por um almoxarifado de uma usina. Para o controle dimensional das paredes dos tubos, foi utilizado o tipo de paquímetro mostrado acima. Nessa situação, com relação à construção, ao valor da medição, aos vários componentes e à conservação desse instrumento, julgue os itens seguintes.

O valor da espessura do tubo, nessa medição, é de 17,24 mm.

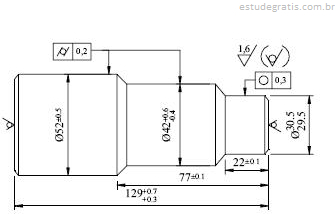

O desenho acima mostra a vista frontal de um eixo cilíndrico de três corpos, que vai ser fabricado segundo as dimensões e tolerâncias indicadas. Também estão mostrados os valores dos graus de rugosidade para as várias superfícies. Nessa situação, julgue os itens subseqüentes.

O comprimento máximo desse eixo é de 129 mm.

Um rolamento de esferas vai ser ajustado em seu alojamento, na carcaça de um motor. O ajuste, que vai ser feito pelo sistema ABNT/ISO, é do tipo P7h6. O desenho ao lado mostra como vai ser feito esse ajuste. Com relação a essa ajustagem, e considerando os afastamentos indicados, julgue os itens seguintes.

O ajuste será feito com interferência, e a interferência máxima será de !0,068 mm.
