Questões sobre Manutenção de Proteção e Apoio à Operação

Sobre banco de capacitor, considere:

I. Na entrada.

II. No secundário do transformador.

III No quadro de distribuição de agrupamento de cargas.

IV. Junto à carga.

Tendo em vista a necessidade de instalação de um banco de capacitores em um prédio onde funciona um setor específico da empresa, assim como, as características das instalações e as funcionalidades do dispositivo, este pode ser montado segundo o que se apresenta em

Um voltímetro com escala 0-100 V, o erro em uma medida é de, no máximo, ± 1% em qualquer ponto da escala. Para uma medição realizada de 98 V, o valor real está compreendido entre a faixa de

Considere as seguintes afirmações:

I. Impedância própria dos fios iguais entre si.

II. Mútua impedância entre os conectores de entrada e os condutores de saída.

III. Impedância mútua entre os fios iguais entre si.

IV. Balanceamento solidário entre carga e transmissão.

V. Impedância mútua entre os fios de fase e o de retorno (N) iguais.

Integram uma rede trifásica equilibrada os elementos constantes em

Transformadores ou trafos são dispositivos elétricos que têm a finalidade de isolar um circuito, elevar ou diminuir uma tensão.

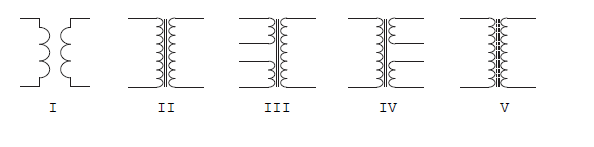

Considere as figuras abaixo.

A descrição da simbologia está correta em

Para ampliar o fundo de escala de um amperímetro, cuja resistêcia interna é de 1,8  de 1 A para 10 A, utiliza-se uma resist¨ºncia shunt. O valor da resistência shunt a ser inserido em paralelo é de

A) 2,0 .

B) 1,0 .

C) 0,2 .

D) 0,1 .

E) 1,8 .
