Questões sobre Eletricidade / Eletrônica

Julgue os itens a seguir, sobre dimensionamento de condutores e proteção contra curtos-circuitos em ramais de motores elétricos de indução trifásicos.

Considere que um ramal atende um único motor que opera em serviço contínuo e que o dimensionamento do ramal atende ao critério da capacidade de corrente. Nesse caso, o limite de condução de corrente dos condutores do ramal deve ser, no mínimo, 80% da corrente nominal do motor.

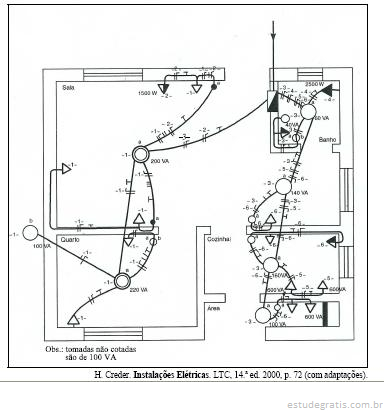

Com base na figura acima, que mostra uma planta contendo o esquema da instalação elétrica de uma residência, julgue os itens a seguir.

O circuito número 5 atende exclusivamente a tomadas baixas.

Com relação à classificação usual adotada para os motores elétricos, julgue os itens subseqüentes.

De acordo com a natureza da corrente que os alimenta, os motores elétricos são divididos em motores de corrente contínua, motores de corrente alternada, motores mistos de alimentação em corrente contínua ou alternada e motores impulsivos.

Uma carga trifásica de 10 kVA apresenta fator de potência 0,8 indutivo. Essa carga é atendida em tensão de linha de 220 V. O fator de potência deve ser melhorado, tendo em vista que o valor está abaixo do planejado inicialmente para a instalação, que é de 0,97. A partir dessas informações, julgue os itens que se seguem.

Caso se atinja o fator de potência planejado inicialmente, por meio do uso de capacitores, a potência aparente da carga será reduzida, ficando abaixo de 10 kVA.

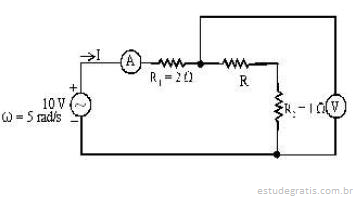

O circuito abaixo é constituído de uma fonte de corrente alternada com valor eficaz igual a 10 V e freqüência angular de 5 rad/s, que alimenta uma rede passiva contendo dois resistores e um indutor. Um amperímetro é utilizado para medição da corrente da fonte e um voltímetro é usado para medir a queda de tensão sobre o indutor L e o resistor de 1 . Com a fonte ligada, o amperímetro indica 2 A. Considere que os instrumentos são ideais e medem grandezas eficazes.
