Questões sobre Eletricidade / Eletrônica

Para os circuitos dados abaixo, os valores dos capacitores são fixos, onde C1 = 100μF/10V e C2 = 100μF/16V. Assinale a alternativa em que a fonte de alimentação fornece maior quantidade de carga elétrica:

A)

B)

C)

D)

Com relação as junções de um transistor bipolar de junção, assinale a alternativa que corresponde a sua polarização correta:

Com relação ao triângulo das potências e fator de potência, assinale a alternativa incorreta:

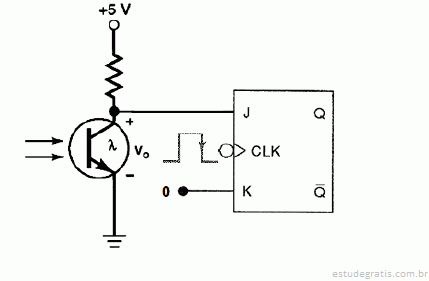

O circuito a seguir foi desenvolvido com intuito de ligar e desligar um relé através da saída Q do FF (Flip-Flop) para acionar um motor AC. Ao energizar o relé em nível lógico alto, o motor é acionado e, ao desenergizar o relé nível lógico 0, o motor é desacionado. Inicialmente, a saída Q está em nível lógico 0.

Assinale a alternativa que melhor descreve corretamente o funcionamento do circuito.

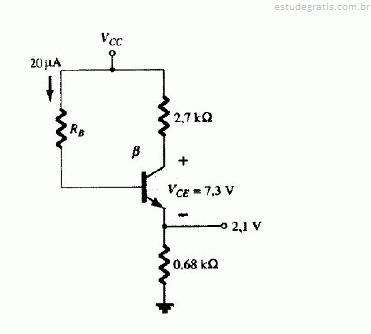

O circuito apresentado se refere a uma polarização muito utilizada em circuitos com transistores bipolares. Para que a tensão entre coletor e emissor seja de 7,3 V, o valor da tensão (Vcc) aplicada ao circuito é
