Questões sobre Edificações

Quanto aos processos de execução de rede coletora de esgoto, julgue os itens que se seguem.

O assentamento da tubulação de esgoto pode ser realizado por meio de cruzeta, sendo o ponto de referência do nivelamento a geratriz externa superior do tubo.

Em uma viga submetida a cargas, um dos esforços possíveis é o momento fletor M (tf.m). O diagrama de momentos fletores é a representação da variação desse esforço ao longo da viga. No que concerne a esse assunto, julgue o item subseqüente.

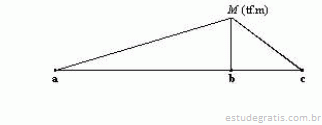

Na figura abaixo, é possível que o diagrama do momento fletor de uma viga com apoios simples nos pontos a e c e uma carga concentrada no ponto b seja o ilustrado na figura a seguir.

Uma concessionária de energia elétrica supre os seus consumidores em tensão em corrente alternada, trifásica, de 60 Hz e tensão de linha (fase-fase) igual a 380 V. Com relação a esse sistema, julgue os próximos itens.

Considere que, nesse sistema, um consumidor é atendido em tensão bifásica. Nessa situação, é possível ligar adequadamente um motor de indução trifásico na rede bifásica do consumidor somente se o motor for do tipo gaiola de esquilo.

Uma turbobomba do tipo bomba centrífuga deve ser dimensionada para bombeamento de massa líquida em determinada aplicação. A bomba deve fornecer uma carga elevada ao fluído a vazões relativamente baixas. A partir dessas informações, julgue os itens subseqüentes.

Na bomba centrífuga, a câmara de selo e a caixa de recheio são dispositivos eletromecânicos — normalmente acionados por meio de pressostato —, cuja finalidade é desligar a bomba em caso de operação inadequada do impulsor.

Em um sistema em corrente alternada, uma carga é conectada a um circuito monofásico e absorve 1,10 kW de potência ao ser submetida a uma tensão eficaz de 220 V. Julgue os itens que se seguem, a respeito dos instrumentos de medidas elétricas que podem ser corretamente utilizados nesse circuito elétrico.

O wattímetro, uma vez disponível e ajustado para escala adequada, é o instrumento apropriado para medir a potência de 1 kW da carga.
