Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA do ano 2008

A respeito de sistemas de proteção contra descargas atmosféricas (pára-raios), julgue os itens a seguir.

Em pára-raios do tipo Franklin, o elemento captor compreende uma ou mais hastes metálicas pontiagudas, fixadas a uma base.

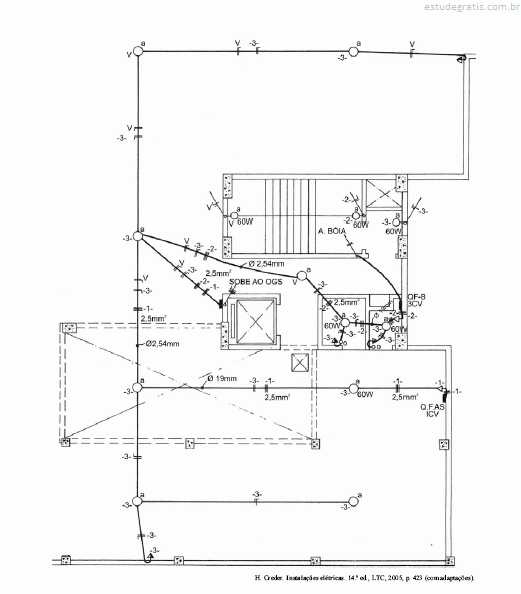

A figura abaixo mostra a planta baixa de parte de uma instalação elétrica predial na qual podem ser observados diversos circuitos relativos a iluminação e a tomadas. A simbologia adotada na planta segue a convencionada pela norma vigente para instalações elétricas em baixa tensão.

Com base nas informações disponíveis na figura, julgue os itens de 106 a 113.

Na instalação elétrica mostrada na planta, o número de tomadas médias é inferior ao de tomadas baixas.

Em geral, as concessionárias de serviço de eletricidade estabelecem limites de carga dentro dos quais os consumidores podem ser atendidos em tensão secundária de distribuição ou baixa tensão. Extrapolados esses limites, é necessário construir uma subestação abaixadora para suprir esses consumidores. Com relação a esse assunto, julgue os itens de 114 a 117.

Um nível de tensão primária de distribuição muito comum no Brasil é o de 13,8 kV.

Considere a situação em que um sistema de distribuição de energia elétrica a quatro condutores, para atendimento a um grupo de consumidores, apresente tensão de linha trifásica, equilibrada e simétrica igual a 380 V. Com relação a essa situação, julgue os itens que se seguem.

A tensão fase-neutro, nesse sistema de distribuição a quatro condutores, é inferior a 250 V.

Em determinada tarefa, o oficial foi chamado a executar reparos na alvenaria de um muro divisor entre a linha e uma rua, pois um acidente durante a madrugada abriu uma grande fenda, por onde podem passar pessoas e animais facilmente. Assim, a obra deve ser concluída imediatamente. A primeira parte do serviço pôde ser feita pelo lado da rua, mas a segunda parte precisa ser feita pelo lado interno, ou, pelo lado da linha. Os trilhos e a rede alimentadora estão a uma distância de 10 metros longe do muro. O oficial conta com uma escada da altura do muro e um conjunto de andaimes. Com relação a essa situação, analise:

I. Verificar, junto à administração, se o trecho está liberado para seu trabalho e informando, novamente, o fato relacionado ao acidente e a urgência do serviço.

II. Finalizar seu serviço apenas em caso de liberação autorizada, permanecendo no local mesmo que a autorização chegue após seu horário de trabalho.

III. Executar, enquanto espera a autorização, toda e qualquer tarefa, pelo lado de dentro do muro (ou lado da via), que possa ser feita com acesso direto pela escada e andaimes.

É correto o que consta em
