Um circuito de comando é constituído de duas chaves sem retenção, sendo S1 do tipo NA, S2 do tipo NF e um relé K com um contato do tipo NA. As chaves e o contato do relé comandam a bobina do relé segundo a função lógica K = (S1 + K) . . A tabela-verdade que representa o comportamento desse circuito de comando é:

A)

B)

C)

D)

E)

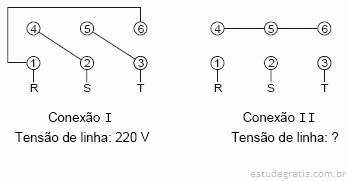

Um motor trifásico de seis terminais de acesso tem os seus enrolamentos conectados aos terminais externos do seguinte modo: (1 − 4); (2 − 5); (3 − 6). A figura abaixo apresenta os dois modos de conexão externa.

As conexões I e II e a tensão de linha da conexão II, para que ela opere com a mesma tensão de fase da conexão I, são:

A)

B)

C)

D)

E)

Duas resistências R1 = 40 Ω e R2 = 60 Ω são ligadas em série e alimentadas por uma tensão de 80 V. Neste caso, as potências dissipadas por R1 e R2 valem, em W, respectivamente,

Para instalar um voltímetro no painel de um sistema de potência que opera em 13,8 kV é indicado o uso de um

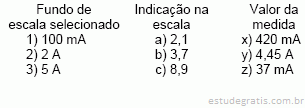

Um amperímetro analógico possui uma única escala graduada de 0 a 10 com subdivisões de 0,1 e possibilidade de realizar medições com fundos de escala de 100 mA, 2 A e 5 A.

 A correta associação das colunas é:
