Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA do ano 2007

No traçado e detalhamento de desenhos de tubulações, alguns cuidados especiais devem ser adotados nas áreas de processamento. Acerca desse assunto, julgue o item a seguir.

As placas de orifício de medição devem ser instaladas em tubos verticais com fluxo descendente.

Com relação ao uso de sensores de temperatura, julgue os itens seguintes.

Em sistemas de medição de temperatura em que a temperatura medida varia muito rapidamente com o tempo, exigindo-se uma resposta rápida do sensor, deve-se sempre optar pelo uso de RTDs, em vez de termopares, pelo fato de os primeiros sempre apresentarem menor inércia térmica e, portanto, respostas ao degrau muito mais rápidas que os segundos.

É importante, em qualquer projeto industrial, que sejam conhecidas algumas variáveis de infra-estrutura, tais como locação/situação do terreno, área, acessos, natureza da indústria que será instalada, aspectos ecológicos etc. Essas variáveis orientarão o início do projeto. Acerca desse tema, julgue os itens que se seguem.

O estudo do leiaute é uma etapa do projeto que deverá ser tratada após o início das obras.

Dada a planta acima, julgue os itens a seguir.

A linha tracejada vertical indicativa de coordenada 7 identifica uma válvula com haste vertical.

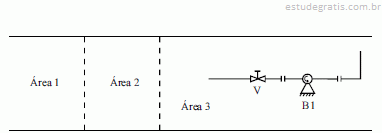

O desenho acima apresenta uma tubulação de água de refrigeração instalada na área 3 e conectada à bomba 1. Com relação a essa figura, julgue os itens que se seguem.

A tubulação de água de refrigeração pode ser identificada como R 100.
