Questões de Conhecimentos Técnicos de um determinado CARGO/ÁREA do ano 2005

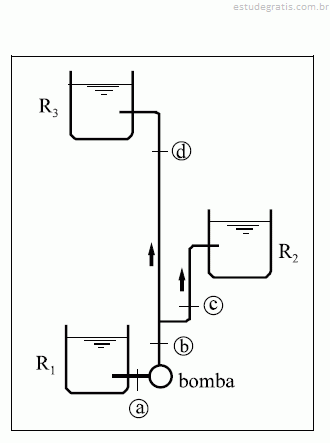

A figura acima mostra uma instalação hidráulica em que água é bombeada em regime permanente do reservatório R₁ para os reservatórios R₂ e R₃ por meio de uma tubulação de diâmetro constante. Considerando essas informações, julgue os itens que se seguem.

A velocidade do escoamento na seção  é igual à velocidade do escoamento na seção

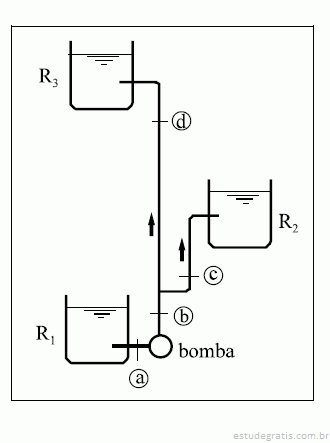

A figura acima mostra uma instalação hidráulica em que água é bombeada em regime permanente do reservatório R₁ para os reservatórios R₂ e R₃ por meio de uma tubulação de diâmetro constante. Considerando essas informações, julgue os itens que se seguem.

A pressão do escoamento na seção é maior que a pressão na seção .

A figura acima mostra uma instalação hidráulica em que água é bombeada em regime permanente do reservatório R₁ para os reservatórios R₂ e R₃ por meio de uma tubulação de diâmetro constante. Considerando essas informações, julgue os itens que se seguem.

A energia piezométrica é constante em toda a instalação.

Em um quadro de distribuição de força do qual parte um ramal para alimentar um motor de indução trifásico em gaiola, podem ser encontrados diversos dispositivos para o adequado comando, controle e proteção do motor, cuja partida ocorre a plena tensão da rede elétrica. Acerca dos possíveis dispositivos existentes nesse quadro de distribuição de força, julgue os itens a seguir.

No quadro de distribuição de força, deve haver o dispositivo denominado chave estrela-triângulo, porque o motor parte a plena tensão da rede.

Em um quadro de distribuição de força do qual parte um ramal para alimentar um motor de indução trifásico em gaiola, podem ser encontrados diversos dispositivos para o adequado comando, controle e proteção do motor, cuja partida ocorre a plena tensão da rede elétrica. Acerca dos possíveis dispositivos existentes nesse quadro de distribuição de força, julgue os itens a seguir.

Um disjuntor térmico pode ser um dos dispositivos existentes no quadro de distribuição de força.
