Questões sobre UML

Pesquise questões de concurso nos filtros abaixo

Listagem de Questões sobre UML

#Questão 154714 - Ciência da Computação, UML, CESPE / CEBRASPE, 2008, MCT, Analista em Ciência Pleno 1

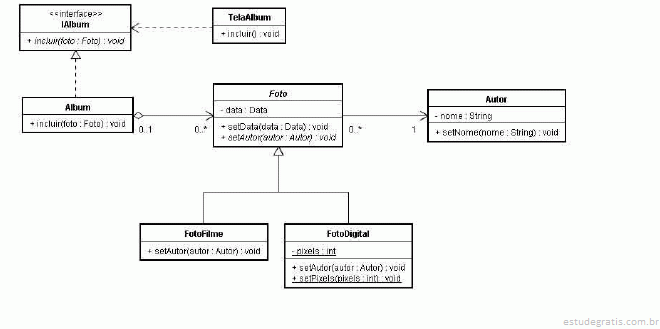

Considerando o diagrama de classes UML acima, julgue os itens subseqüentes.

Há duas implementações para o método setAutor; entre Album e Foto tem-se um relacionamento de composição; a visibilidade de data e nome é privada; a classe Foto é abstrata; a cada instância de Album podem estar ligadas várias instâncias de FotoFilme.

#Questão 154715 - Ciência da Computação, UML, CESPE / CEBRASPE, 2008, MCT, Analista em Ciência Pleno 1

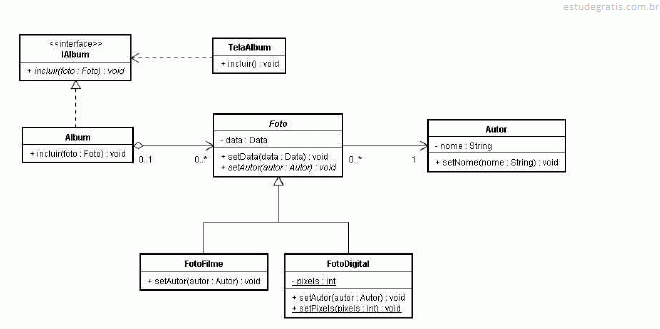

Considerando o diagrama de classes UML acima, julgue os itens subseqüentes.

Album implementa IAlbum; TelaAlbum depende de serviços em IAlbum; as instâncias de FotoDigital compartilham o valor do atributo pixels; para cada instância de FotoFilme há uma ligação com uma instância de Autor; em IAlbum tem-se a assinatura e o corpo de incluir.

#Questão 654865 - Ciência da Computação, UML, CESPE / CEBRASPE, 2008, INPE, Tecnologista da Carreira de Desenvolvimento Tecnológico

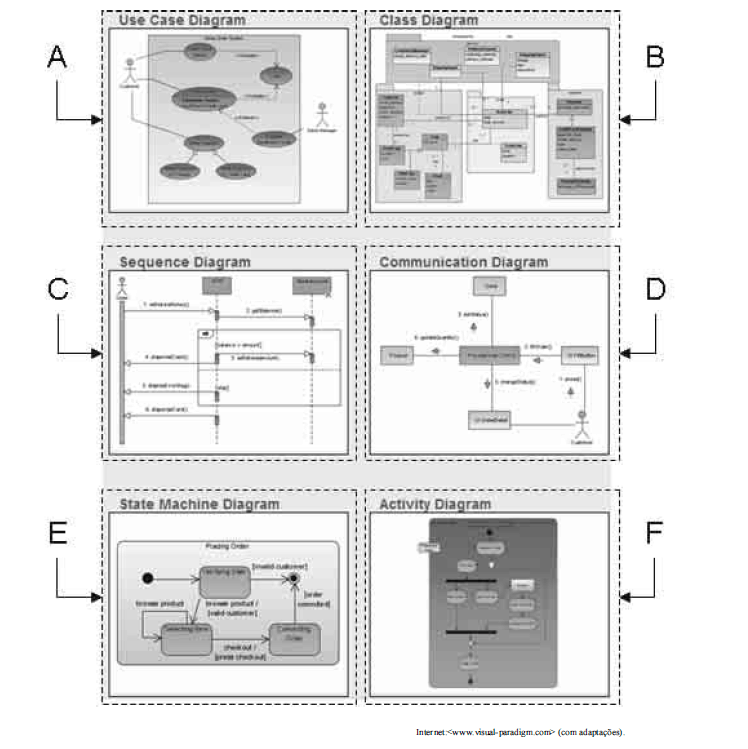

A figura acima apresenta alguns tipos de diagramas que podem ser construídos com a notação UML, na qual se destacam diagramas nomeados de A a F. Considerando essa figura, julgue os itens seguintes, acerca da notação UML e sua aplicação à análise de sistemas.

A representação da variação comportamental de uma aplicação ao longo de seu ciclo de funcionamento é melhor expressa por meio de diagramas do tipo B que por diagramas do tipo C.

#Questão 654866 - Ciência da Computação, UML, CESPE / CEBRASPE, 2008, INPE, Tecnologista da Carreira de Desenvolvimento Tecnológico

A figura acima apresenta alguns tipos de diagramas que podem ser construídos com a notação UML, na qual se destacam diagramas nomeados de A a F. Considerando essa figura, julgue os itens seguintes, acerca da notação UML e sua aplicação à análise de sistemas.

O formalismo de redes de petri, embora não seja suportado diretamente por meio da linguagem UML, possui semântica mais aderente aos diagramas do tipo E que aos diagramas do tipo D.

#Questão 654867 - Ciência da Computação, UML, CESPE / CEBRASPE, 2008, INPE, Tecnologista da Carreira de Desenvolvimento Tecnológico

A figura acima apresenta alguns tipos de diagramas que podem ser construídos com a notação UML, na qual se destacam diagramas nomeados de A a F. Considerando essa figura, julgue os itens seguintes, acerca da notação UML e sua aplicação à análise de sistemas.

A especificação detalhada de requisitos de sistemas de workflow, visando uso durante fase de validação junto aos clientes e usuários, é efetuada com menor ambiguidade por meio de diagramas do tipo F que por meio de diagramas do tipo A.
