Questões sobre UML

Qual dos diagramas abaixo apresenta um exemplo de Diagrama de Estruturas da UML?

Qual diagrama UML deve ser utilizado para representar uma perspectiva por tempo incluindo a colaboração entre os objetos?

Dadas as afirmativas abaixo sobre as definições de UML, segundo Larman (2007):

I) É uma linguagem visual para especificar, construir e documentar os artefatos dos sistemas.

II) Existem três perspectivas para aplicar a UML, sendo elas: conceitual, de especificação e de software.

III) É uma notação diagramática padrão para desenhar ou apresentar figuras (com algum texto) relacionadas a software – principalmente software OO.

Assinale a alternativa CORRETA:

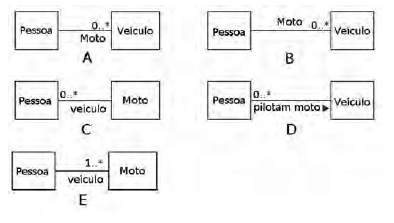

Com base na figura apresentada, assinale a alternativa que expressa corretamente, em notação UML, que “algumas pessoas pilotam motos”.

Assinale a estrutura empregada em UML para representar o comportamento dinâmico de um sistema por meio do fluxo de controle entre ações que o sistema executa.
