Questões sobre Desenho técnico

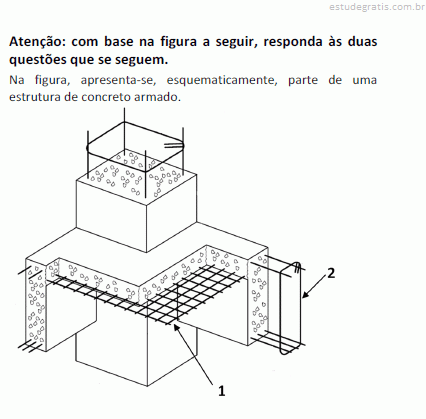

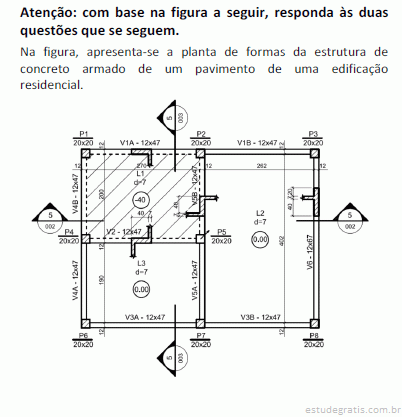

Sobre o desenho apresentado, analise as afirmativas a seguir.

I. Todas as lajes do pavimento possuem espessura de 7 cm.

II. A viga V2 é invertida.

III. O pilar P5 morre no pavimento.

Está correto o que se afirma em

  • A. I, somente.
  • B. II, somente.
  • C. III, somente.
  • D. I e III, somente.
  • E. II e III, somente.
Clique em uma opção abaixo para responder a questão:
Desconsiderando a presença das cotas, assinale a opção que apresenta de forma mais adequada o corte 3 indicado nessa planta.
  • A.
  • B.
  • C.
  • D.
  • E.
Clique em uma opção abaixo para responder a questão:

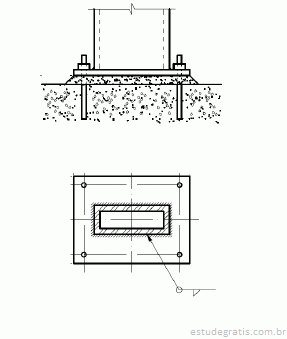

O desenho a seguir apresenta a ligação de um pilar metálico de seção retangular com sua fundação. Uma chapa metálica é utilizada para auxiliar nessa ligação.

Sobre essa figura, analise as afirmativas a seguir.

I. O pilar é ligado à chapa por meio de uma solda de filete.

II. A chapa é ligada à fundação por meio de dois parafusos.

III. A ligação entre o pilar e a chapa é permanente.

Está correto o que se afirma em

  • A. I, somente.
  • B. II, somente.
  • C. III, somente.
  • D. I e III, somente.
  • E. II e III, somente.
Clique em uma opção abaixo para responder a questão:

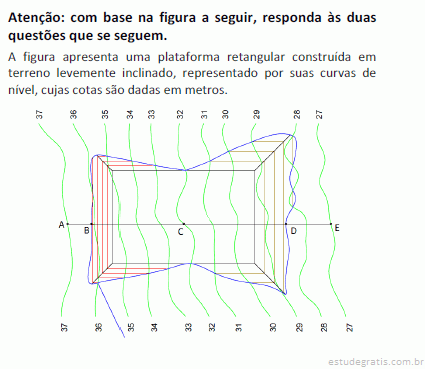

A cota de assentamento da plataforma é de
  • A. 28 m.
  • B. 29 m.
  • C. 32 m.
  • D. 35 m.
  • E. 36 m.
Clique em uma opção abaixo para responder a questão:
Os pontos, nessa figura, que indicam a crista do corte e o pé do aterro sobre o eixo A - E são, respectivamente,
  • A. A e E.
  • B. B e D.
  • C. C e D.
  • D. D e B.
  • E. E e A.
Clique em uma opção abaixo para responder a questão:
Em relação aos conceitos de perspectiva cônica e de perspectiva isométrica, assinale a opção correta.
  • A. Perspectiva isométrica é uma representação tridimensional em que o objeto se situa em um sistema de três eixos coordenados.
  • B. Os ângulos de 45º e 90º são os mais utilizados na perspectiva cônica.
  • C. O círculo isométrico é representado em verdadeira grandeza.
  • D. Na perspectiva cônica, a linha de terra é determinada pelo ponto de vista do observador.
  • E. Na perspectiva cônica, utiliza-se apenas um ponto de fuga.
Clique em uma opção abaixo para responder a questão:
O conceito de Desenho Universal foi criado nos EUA em 1963, inicialmente denominado “Desenho livre de barreiras”; passou a considerar a diversidade humana, de forma a respeitar as diferenças existentes entre as pessoas e garantir a acessibilidade a todos os componentes do ambiente. Os projetos que se utilizam desse conceito devem seguir 7 princípios orientadores. Assinale a alternativa que descreve de forma correta o princípio dado.
  • A. Equiparação nas possibilidades de uso  permite a utilização do espaço, de forma idêntica, por pessoas com diferentes capacidades ou ainda por qualquer grupo de utilizadores.
  • B. Flexibilidade no uso  atende a pessoas com diferentes habilidades, no entanto com semelhantes preferências, sendo adaptável a uma variedade de usos.
  • C. Uso simples e intuitivo permite que o espaço seja facilmente compreendido por qualquer usuário, independente de sua experiência, conhecimento, habilidade de linguagem ou nível de concentração.
  • D. Dimensão e espaço para uso e interação  providencia tamanho e espaço para aproximação, alcance, manipulação e uso confortável, para dimensões padrão do corpo humano, e variedades na postura ou mobilidade do utilizador.
Clique em uma opção abaixo para responder a questão:
O procedimento CORRETO a ser adotado para recuperar um arquivo DWG que foi danificado impedindo o acesso às informações de desenhos nele depositados é
  • A. Não há o que fazer; o desenho deverá ser refeito.
  • B. Renomear o arquivo DWT para arquivo DWG e recuperar os desenhos.
  • C. Importar o arquivo DXF, já que o Programa AutoCAD o gera automaticamente.
  • D. Renomear o arquivo BAK para arquivo DWG e recuperar os desenhos.
  • E. Localizar o arquivo de salvamento do sistema na pasta de arquivos temporários do diretório central do disco rígido do computador.
Clique em uma opção abaixo para responder a questão:
Em arquitetura, o desenho técnico é a principal forma de expressão, ou seja, sem a representação do desenho, não é possível que o arquiteto comunique seu projeto aos demais agentes da construção civil. Portanto, o desenho arquitetônico é uma aplicação especializada do desenho com base em normas técnicas, voltada para a representação de projetos de arquitetura. O projeto de arquitetura se exprime como um código, uma linguagem, estabelecida entre o emissor (o desenhista ou arquiteto) e o receptor (o leitor do projeto), e deve conter todas as informações necessárias para que possa ser completamente compreendido e executado. A respeito de desenho técnico de projetos de arquitetura, é CORRETO afirmar que:
  • A. seu entendimento envolve um certo nível de treinamento para que seja elaborado na linguagem correta de desenho, descrevendo, de maneira compreensível, informações técnicas relativas a uma concepção arquitetônica. Segue normas de codificação fundamentadas na significação de retas, curvas, círculos e formas geométricas para poder ser claramente compreendido por outros profissionais envolvidos.
  • B. a escala é uma razão expressa pela medida do desenho e a medida do objeto representado, ou seja, é a relação que indica a proporção entre cada medida do desenho e a sua dimensão real no espaço. Portanto, a escolha da escala de um desenho é determinada pelo tamanho da folha que se pretende utilizar, independentemente da necessidade de detalhe da informação em fase na etapa projetual demonstrada.
  • C. o elemento base para representação de grande parte do desenho arquitetônico é a linha. Em um desenho constituído somente de linhas, a informação arquitetônica transmitida (espaço volumétrico; definição dos elementos planos, sólidos e vazios; profundidade) precisa ser identificada com informações complementares textuais para que os elementos arquitetônicos atribuídos possam ser identificados.
  • D. as cotas são necessárias à caracterização da forma e da grandeza do objeto e devem ser indicadas diretamente sobre o desenho. No entanto, caso o projetista considere adequado, pode estabelecer que, posteriormente, o cálculo ou a estimativa de medidas venha a ser complementada pelo leitor do projeto como recurso complementar ao processo projetual.
  • E. o AUTOCAD é um software produzido pela empresa americana Autodesk para representação de desenhos técnicos de projeto arquitetônico, assistidos por computador. Seu formato de arquivos é o .dwg, considerado de uso obrigatório pelas normas técnicas quando da aprovação de projetos em órgãos públicos por já virem pré-configurados com os padrões estabelecidos pelas NBRs.
Clique em uma opção abaixo para responder a questão:
No que se refere à geometria da curva circular, o comprimento do arco de círculo desde o ponto de curva (PC) até o ponto de tangente (PT) é a definição
  • A. do afastamento da curva.
  • B. do ângulo central.
  • C. da tangente.
  • D. do desenvolvimento da curva.
  • E. do grau da curva.
Clique em uma opção abaixo para responder a questão:
