Questão Q419829
2008 Centro de Seleção e de Promoção de Eventos UnB (CESPE) Tribunal de Justiça do Distrito Federal e Territórios - DF (TJDFT/DF)
Engenharia Elétrica Máquinas Elétricas
Prova: Concurso Tribunal de Justiça do Distrito Federal e Território - DF (TJDFT/DF) - Analista Judiciário Área Engenharia Elétrica - Centro de Seleção e de Promoção de Eventos UnB (CESPE) do ano 2008 • Tribunal de Justiça do Distrito Federal e Território - DF (TJDFT/DF)

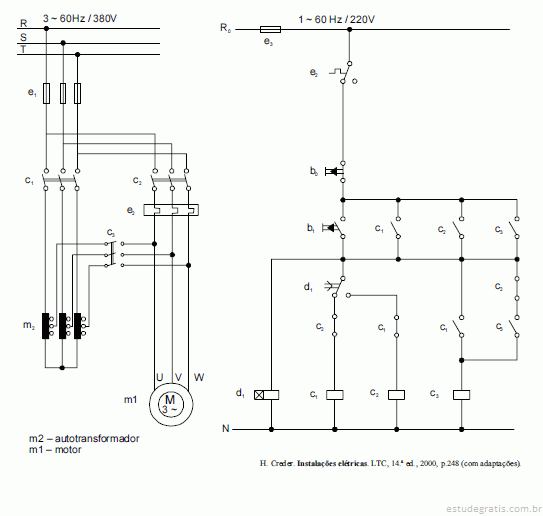

A figura acima mostra os circuitos de força e de controle...

A figura acima mostra os circuitos de força e de controle de um motor de indução trifásico, cuja partida, por meio do circuito de controle, ocorre por acionamento de botão. Considerando que esse circuito esteja inicialmente desligado, julgue os itens que se seguem.

Ao se pressionar o botão b1, o motor parte. Em razão da existência do relé temporizado d1, com relação aos contatos C1, C2 e C3, inicialmente são energizados somente os contatos C1 e C3.
