Com base nessas informações, julgue os próximos itens.
A amplitude do sinal é amplificada em mais de 10 vezes.
No osciloscópio, para facilitar a medida do período de um sinal alternado aplicado à sua entrada vertical, pode-se ampliar ou reduzir horizontalmente a sua forma de onda na tela utilizando

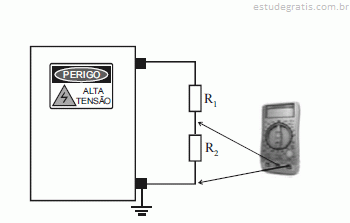

Considerando que a diferença de potencial nas extremidades de saída de um equipamento de alta tensão cc de valor nominal igual a 10 kV deva ser medida utilizando-se o esquema ilustrado acima, porque se dispõe apenas de um voltímetro digital de escala máxima igual a 1.000 V, julgue os itens que se seguem.
Para que um par de resistores R1 e R2 propicie uma medição precisa e segura utilizando-se o esquema acima ilustrado, é suficiente que o valor da resistência de R1 seja igual a nove vezes o valor da resistência de R2.
– 7 – A respeito das características de alguns instrumentos utilizados em medições elétricas, julgue os itens que se seguem.
O acoplamento de um sinal elétrico à entrada de um osciloscópio pode ser do tipo DC (DC coupling) ou AC (AC coupling). O acoplamento DC permite que as componentes cc e ca do sinal sejam simultaneamente visualizadas no osciloscópio, enquanto o acoplamento AC permite apenas a visualização da componente ca do sinal.
– 7 – A respeito das características de alguns instrumentos utilizados em medições elétricas, julgue os itens que se seguem.
Se a resolução do mostrador digital de um amperímetro for definida como a razão entre o menor e o maior valor que possam ser visualizados, então um amperímetro com mostrador digital de quatro dígitos e meio terá resolução de 0,001%.
Considerando a importância em se conhecer a estrutura de multipercursos do canal radiomóvel para se determinar os efeitos de desvanecimento de pequena escala, diferentes técnicas de sondagem do canal foram desenvolvidas. De modo geral, são três os princípios mais utilizados. Um deles é a sondagem por varredura no domínio da frequência, realizada por meio de um analisador de rede vetorial. Outro princípio é o da transmissão de um pulso temporal de curta duração, que tenta aproximar o efeito da transmissão de um impulso ideal. Uma terceira técnica é a que aproveita as propriedades estatísticas de sinais pseudoaleatórios, cuja autocorrelação apresenta resposta que se aproxima de um impulso, para realizar a sondagem. A respeito desse assunto, julgue os itens de 71 ...
Acerca dos equipamentos e métodos de medições e ajustes de parâmetros técnicos de sistemas de comunicação, julgue os itens a seguir.
Acerca dos equipamentos e métodos de medições e ajustes de parâmetros técnicos de sistemas de comunicação, julgue os itens a seguir.
Os métodos de medida TDR (time domain reflectometry) e FDR (frequency domain reflectometry) utilizam o fenômeno da reflexão que uma onda eletromagnética sofre quando encontra uma descontinuidade no meio de propagação. No caso do FDR, o gerador é do tipo senoidal com variação de freqüência; a amplitude do sinal no medidor resulta da soma entre as ondas incidente e refletida, cujas fases dependem da freqüência de trabalho.
