Mecânica Desenho Técnico Mecânico
Ano: 2025
Banca: IF Sul Rio-Grandense
O corte consiste em seccionar o objeto, por uma superfície convenientemente escolhida. Quanto a este aspecto, analise as afirmativas a seguir:

I. Corte pode ser definido como a representação de uma seção de um objeto e da parte deste situado para além da superfície secante.

II. A superfície secante, ou superfície na qual se executa o corte, referencia-se sempre em uma vista do objeto pelo seu traço num plano que seja normal à referida superfície.

III. O corte, de acordo com a extensão em que se supõe cortado o objeto, pode ser total, parcial ou meio corte.


Estão corretas as afirmativas
Mecânica Desenho Técnico Mecânico
Ano: 2025
Banca: IF Sul Rio-Grandense
A representação tridimensional de peças mecânicas pode ser realizada através da perspectiva isométrica, como mostrado na figura a seguir. A partir dessa perspectiva, obtêm-se as vistas ortogonais.

...
Mecânica Desenho Técnico Mecânico
Ano: 2025
Banca: IF Sul Rio-Grandense
A apresentação das dimensões lineares ou angulares é indicada nos desenhos por cotas, constituídas por números eventualmente acompanhados por símbolos. Quanto aos princípios gerais de cotação que são independentes da natureza do objeto a cotar, tem-se a seguinte sequência:

I. Cotas relativas à configuração principal dos objetos considerado no seu conjunto.
II. Cotas de localização dos diferentes elementos ou configurações secundárias em relação ao conjunto.
III. Cotas relativas a cada um dos elementos ou configurações secundárias que é possível individualizar no objeto.

A sequência correta é
Mecânica Desenho Técnico Mecânico
Ano: 2025
Banca: IF Sul Rio-Grandense

Para a realização de uma correta cotação, existem algumas regras gerais para desenho técnico.


Quanto às regras de cotação, é INCORRETO afirmar que

Mecânica Desenho Técnico Mecânico
Ano: 2023
Banca: FUMARC
Informe se é verdadeiro (V) ou falso (F) o que se afirma sobre representação de desenho técnico.
( ) No primeiro diedro, a vista lateral direita deve ficar na esquerda, a superior deve ficar embaixo. ( ) Meio corte pode ser aplicado em peças não simétricas, desde que possuam identificação da parte não simétrica por linha de simetria. ( ) A escala de um desenho 1:5 significa que a peça a ser fabricada é 5 vezes maior que o tamanho da representação técnica no desenho. ( ) Os elementos de cotagem de um desenho técnico incluem linha de cota, seta, número, linha auxiliar e linha de referência.
A sequência CORRETA, de cima para baixo, é:
Mecânica Desenho Técnico Mecânico
Ano: 2023
Banca: FUMARC

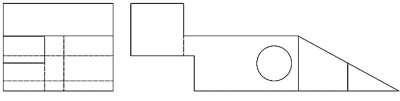

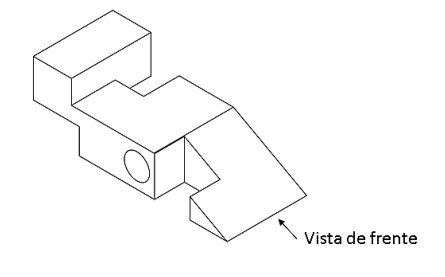

Analise a perspectiva e marque a opção que representa as duas vistas CORRETAMENTE:


[Desconsidere espessura de linha]


Imagem associada para resolução da questão

Mecânica Desenho Técnico Mecânico
Ano: 2023
Banca: FCM
Desenho técnico tem por finalidade representar graficamente a peça que será fabricada.
Avalie as afirmações sobre regras de desenho técnico.

I - Na cotagem de um elemento interrompido, a linha de cota não será interrompida.
II - Ao se aplicar uma escala no desenho, o valor numérico da cota se mantém conforme a medida real da peça.
III - A escala de 1:200 é de redução, sendo que a peça é 200 vezes menor que o tamanho gráfico representado no desenho.
IV - Corte total não deve ser aplicado em peças simétricas, por razões de espelhamento. O corte mais adequado nestas ocasiões é meio corte.
V - Cortes em componentes de paredes muito estreitas ou delgadas como, por exemplo, chapas, juntas, guarnições, perfis estruturais, devem ser representados em negrito. ...
Mecânica Desenho Técnico Mecânico
Ano: 2023
Banca: FCM
Considere as recomendações no detalhamento de desenho descrito por Provenza, F. (2010) no seu livro “Desenhista de máquinas”.
O (s) elemento (s) está (ão) representado (s) graficamente de forma correta em
Mecânica Processos de Fabricação Mecânica Desenho Técnico Mecânico
Ano: 2023
Banca: (COSEAC)

Considere os símbolos relacionados a processos mecânicos de usinagem:


Imagem associada para resolução da questão


Identifique a opção que relaciona corretamente esses símbolos aos respectivos processos mecânicos.

Mecânica Desenho Técnico Mecânico
Ano: 2022
Banca: CEPERJ
A representação de furos circulares em um desenho técnico utiliza uma linha que passa pelo eixo central do furo. O aspecto encontrado é de uma linha do tipo:
