Os estudos relacionados aos fluidos líquidos em repouso possuem muitas aplicações práticas, que incluem cálculos de forças sobre objetos submersos, estudos de propriedades associadas à atmosfera e aos oceanos e sistemas hidráulicos, como prensas, freios de automóveis etc. Considerando essa informação, julgue os itens subsequentes, relativos à estática dos fluidos. Suponha‐se que um elevador hidráulico de um posto de gasolina seja acionado mediante um cilindro de área 4.10‐5 m2, que o automóvel a ser elevado tenha massa de 2.000 kg e esteja sobre o êmbolo de área 4.10‐3 m2 e que a aceleração da gravidade (g) seja igual a 10 m/s2. Nesse caso, o deslocamento, que teoricamente deve ter o êmbolo menor, para elevar de 10 cm o automóv... Ver mais

Os estudos relacionados aos fluidos líquidos em repouso possuem muitas aplicações práticas, que incluem cálculos de forças sobre objetos submersos, estudos de propriedades associadas à atmosfera e aos oceanos e sistemas hidráulicos, como prensas, freios de automóveis etc. Considerando essa informação, julgue os itens subsequentes, relativos à estática dos fluidos. Um fluido pode ser definido como sendo um meio material incapaz de resistir a qualquer valor de tensão de cisalhamento, ou seja, em um fluido em repouso (estático), somente tensões normais podem estar presentes.

A quantidade de líquido que passa por uma tubulação ou uma torneira é conhecida como vazão e é comumente medida em m3/h (metros cúbicos por hora); L/h (litros por hora); L/min (litros por minuto) e L/s (litros por segundo). O termo vazão é a

Em um experimento em que foi utilizado um tanque de ondas com água, são geradas ondas planas, como mostra a Figura abaixo.

O lado esquerdo do tanque tem uma profundidade, e o lado direito, tem outra. A velocidade de propagação da onda no lado esquerdo é de 10,0 cm.s-1.

Então, a velocidade V da onda no lado direito do tanque vale, em cm.s-1, aproximadamente,

Em uma refinaria, dois tanques contendo gasolina em equilíbrio hidrostático estão conectados conforme mostrado na Figura abaixo. As tampas são providas de respiradouros, de forma que o ar atmosférico pode entrar e sair livremente dos tanques.

A diferença entre as pressões hidrostáticas dos pontos A e B vale, aproximadamente, em kPa,

O golpe de aríete é um fenômeno transiente em instalações hidráulicas que pode danificar os componentes dessas instalações. Assinale a opção que apresenta uma medida capaz de minimizar a ocorrência desse fenômeno.

Há diversas possíveis soluções para a prevenção do fenômeno de cavitação em instalações hidráulicas. Assinale a opção que apresenta uma dessas soluções.

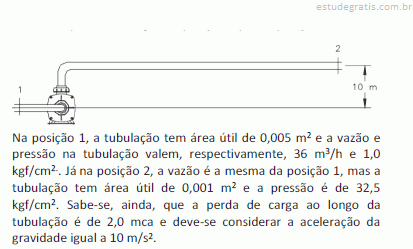

A figura a seguir ilustra, esquematicamente, uma instalação hidráulica para elevar água da posição 1 para a posição 2.

A altura manométrica total da bomba é de

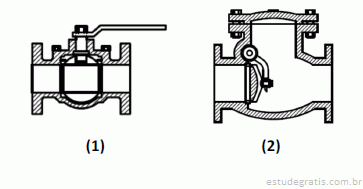

As figuras a seguir apresentam seções transversais de dois tipos de válvulas muito empregadas em tubulações hidráulicas.

As válvulas (1) e (2) são conhecidas, respectivamente, como válvulas de

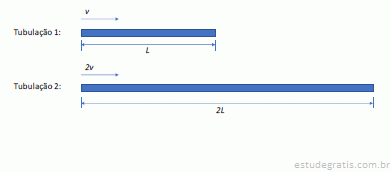

A figura a seguir apresenta, esquematicamente, dois dutos de aço carbono com seção transversal circular de diâmetro D, que conduzem água fria.

A velocidade do fluido na tubulação 1 é igual a v, enquanto na tubulação 2 vale 2v.

Considerando a lei de Darcy, a razão entre a perda de carga total na tubulação 1 e na tubulação 2, é de
