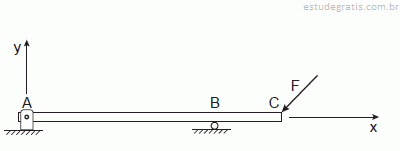

A viga ABC mostrada na Figura abaixo está sob a ação de uma força F, conforme indicado.
Pela ação da força F, a força reativa no apoio B tem o sentido do eixo y, enquanto as duas componentes da força reativa no apoio A têm direções paralelas aos eixos x e y, sendo uma no sentido do eixo

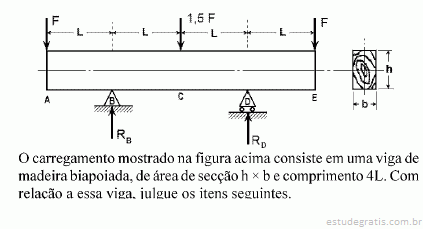

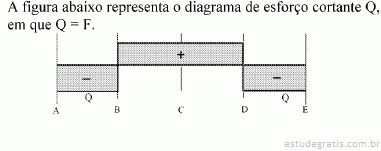

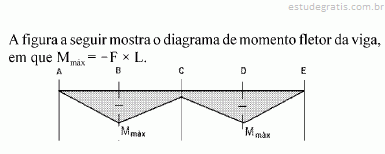

No trecho entre os apoios B e D, a viga está sob carregamento de flexão pura. O desenho abaixo representa um sistema composto por duas barras rígidas I e II, homogêneas e de massas desprezíveis na posição horizontal, dentro de uma sala. O sistema está em equilíbrio estático.
No ponto M da barra II, é colocado um peso de 200 N suspenso por um cabo de massa desprezível. A barra I está apoiada no ponto N no vértice de um cone fixo no piso. O ponto A da barra I toca o vértice de um cone fixo no teto. O ponto B da barra I toca o ponto C, na extremidade da barra II. O ponto D, localizado na outra extremidade da barra II, está apoiado no vértice de um cone fixo no piso.
Os módulos das forças de contato sobre a barra I, nos pontos A e N, são respectivamente:
