Questões sobre Sistemas de Comunicação

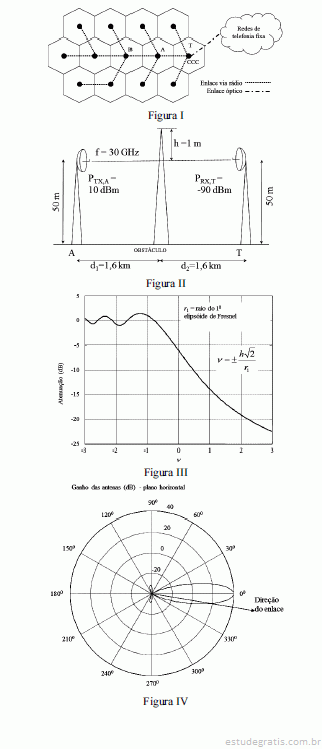

A figura I acima ilustra, esquematicamente, uma rede de comunicações, e a figura II, um enlace entre os sítios A e T, que contêm os dados de geometria, frequência, potência de transmissão no sítio A e potência de recepção no sítio B. Nesse enlace, há uma obstrução do tipo gume de faca, a qual provoca atenuação do sinal, conforme indicado no gráfico apresentado na figura III. Antenas idênticas são utilizadas nos sítios A e T, cujos diagramas de radiação e direção do enlace estão apresentados na figura IV.

Com base nessas informações, julgue os itens de 71 a 74.

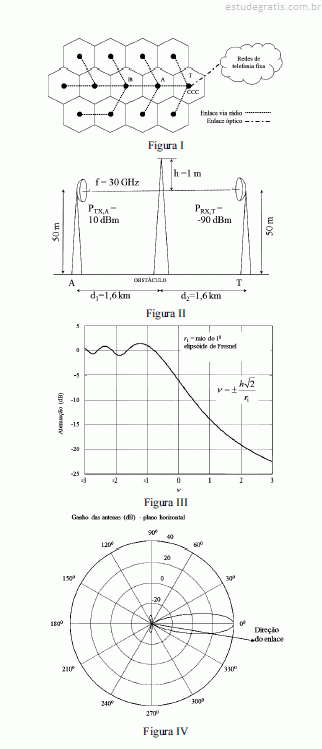

A figura I acima ilustra, esquematicamente, uma rede de comunicações, e a figura II, um enlace entre os sítios A e T, que contêm os dados de geometria, frequência, potência de transmissão no sítio A e potência de recepção no sítio B. Nesse enlace, há uma obstrução do tipo gume de faca, a qual provoca atenuação do sinal, conforme indicado no gráfico apresentado na figura III. Antenas idênticas são utilizadas nos sítios A e T, cujos diagramas de radiação e direção do enlace estão apresentados na figura IV.

Com base nessas informações, julgue os itens de 71 a 74.

Acerca das características de sistemas de comunicação, julgue os itens a seguir. O sistema DVB-S2 permite transmissão de sinais de áudio e vídeo diretamente sobre o protocolo IP. Em particular, a compressão de vídeo é compatível com o padrão H.264, também usado no sistema brasileiro de televisão digital terrestre (SBTVD). Por sua vez, a codificação de voz pode ser realizada com codecs AMR-WB+ (Extended Adaptive Multi-Rate - Wideband), também usados em sistemas de comunicação móvel UMTS (Universal Mobile Telecommunications System).

Acerca das comunicações analógicas e digitais, julgue os itens subsecutivos. De acordo com o Teorema de Nyquist, um sinal de voz com frequência máxima de 4,2 kHz deve ser amostrado a uma taxa superior a 10.000 amostragens/segundo para ser recuperado integralmente.

Acerca das comunicações analógicas e digitais, julgue os itens subsecutivos. Os sinais analógicos caracterizam-se por uma variação discreta, ao passo que os sinais digitais têm variação contínua e periódica ao longo do tempo.
