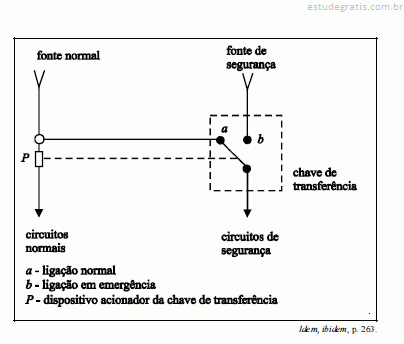

A figura acima mostra o esquema de uma instalação elétrica que possui circuitos normais e circuitos de segurança. A respeito dessa instalação, julgue os itens seguintes.

O esquema mostrado na figura a seguir não caracteriza um no-break e difere do esquema mostrado acima em, pelo menos, dois aspectos essenciais.

A figura acima mostra o esquema de uma instalação elétrica que possui circuitos normais e circuitos de segurança. A respeito dessa instalação, julgue os itens seguintes.

O esquema mostrado é adequado para a utilização em locais de grande aglomeração de pessoas, como cinemas e grandes lojas, em que a interrupção de circuitos de iluminação ou de elevadores pode comprometer a segurança.

A figura acima mostra o esquema de uma instalação elétrica que possui circuitos normais e circuitos de segurança. A respeito dessa instalação, julgue os itens seguintes.

O esquema mostrado caracteriza um no-break, pois, imediatamente após a interrupção da alimentação normal, os circuitos de segurança já são reenergizados.

A figura acima mostra o esquema de uma instalação elétrica que possui circuitos normais e circuitos de segurança. A respeito dessa instalação, julgue os itens seguintes.

A fonte de segurança da instalação pode ser um gerador de emergência.

A figura acima mostra o esquema de uma instalação elétrica que possui circuitos normais e circuitos de segurança. A respeito dessa instalação, julgue os itens seguintes.

A instalação elétrica possui fonte normal e fonte de segurança, sendo que os circuitos de segurança estão permanentemente alimentados. No caso de ocorrer interrupção de fornecimento pela fonte normal, a fonte de segurança é ligada automaticamente, restabelecendo a alimentação dos circuitos de segurança.

As figuras I e II acima mostram os triângulos de potências relativos a uma instalação elétrica industrial trifásica alimentada em 13,8 kV, 60 Hz, em que o triângulo da figura I representa a situação inicial, e o triângulo da figura II representa a situação final das potências na instalação, após determinada alteração. Nesse contexto, julgue os itens que se seguem.

As figuras I e II acima mostram os triângulos de potências relativos a uma instalação elétrica industrial trifásica alimentada em 13,8 kV, 60 Hz, em que o triângulo da figura I representa a situação inicial, e o triângulo da figura II representa a situação final das potências na instalação, após determinada alteração. Nesse contexto, julgue os itens que se seguem.

Considerando que a melhoria do fator de potência da instalação elétrica após a citada alteração tenha sido feita com a utilização de capacitores, é correto afirmar que os capacitores instalados para essa finalidade específica fornecem potência igual a 91,49 kVAr.... Ver mais

As figuras I e II acima mostram os triângulos de potências relativos a uma instalação elétrica industrial trifásica alimentada em 13,8 kV, 60 Hz, em que o triângulo da figura I representa a situação inicial, e o triângulo da figura II representa a situação final das potências na instalação, após determinada alteração. Nesse contexto, julgue os itens que se seguem.

A alteração pode ter envolvido a instalação de um motor de indução trifásico de 240 HP associada à instalação de um banco de capacitores que tornou o fator de potência resultante superior a 0,90.

Com base na figura acima, que mostra um esquema de uma instalação elétrica, julgue os itens a seguir.

É correto concluir que os quadros QDL1 e QDL2 são alimentados em 380 V e que o CCM2 alimenta um motor trifásico.

Com base na figura acima, que mostra um esquema de uma instalação elétrica, julgue os itens a seguir.

No posto de medição, são medidas, pelo menos, as seguintes grandezas: potência ativa, energia ativa e energia reativa.
