Analise as afirmativas abaixo com relação à treliça plana reticulada, simétrica em relação ao eixo vertical que passa pela barra DG e que está submetida ao carregamento como indicado na figura abaixo.

I- Os valores das reações verticais nos apoios AeB são iguais.

I I- As barras EB e AC estão submetidas à compressão.

III- As barras D F e D H estão submetidas àtração.

IV- A barra D G está submetida àtração.

V- As barras FG e GH estão submetidas à compressão.

Das afirmativas acima, estão corretas apenas:

  • A.

    I,IIeIII;

  • B.

    I,IIIeIV;

  • C.

    III,IVeV;

  • D.

    I,IIIeV;

  • E.

    I,IIeIV.

Clique em uma opção abaixo para responder a questão:

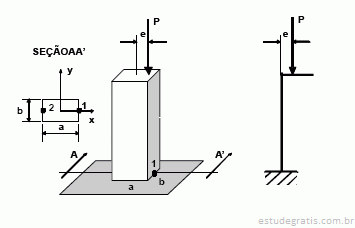

O pilar apresentado abaixo será utilizado em uma estrutura para suportaro trilho de umaponte rolante estando submetido a uma carga com uma excentricidade . Com base nesta situação, julgue os itensabaixo.

I- Quanto maior for a excentricidade , menor será a carga suporta da pelo pilar.

I I- O ponto 1 na seção transversal do pilar está submetido à compressão.

III- O ponto 2 na seção transversal do pilar está submetido à compressão.

IV- O coeficiente teórico de comprimento efetivo de flambagem(K ) para o pilar é igual a2,0.

V- Se a carga fosse aplicadas em excentricidade, ou seja, no centróide da seção transversal do pilar e supondo-seque não existam contraventamentos, a flambagem ocorreria em torno do eixo y. Das afirmativas acima, estão corretas apenas:

  • A.

    I,IIeIII;

  • B.

    I,IIIeIV;

  • C.

    I,IIeV;

  • D.

    I,IIeIV;

  • E.

    III,IVeV.

Clique em uma opção abaixo para responder a questão:

A figura a seguir apresenta o estado plano de tensões em um determinado ponto de um elemento estrutural.Amáximatensãodecisalhamento( )eas tensõesprincipais( e )valem,respectivamente:

  • A.

    =50,0MPa, =70,0MPae =-30,0MPa;

  • B.

    =50,0MPa, =30,0MPae =-70,0MPa

  • C.

    =44,7MPa, =14,7MPae =-74,7MPa;

  • D.

    =44,7MPa, =74,7MPae =-14,7MPa;

  • E.

    =50,0MPa, =80,0MPae =-20,0Mpa;

Clique em uma opção abaixo para responder a questão:

Aligação apresentada a baixo é constituída de seis parafusos e foi dimensionada para resistir a carga excêntrica de 73,59kN. Considerando-se que a placa é rígida, o esforço no parafuso mais solicitado é aproximada mente igual a:

  • A.

    12,27kN;

  • B.

    10,04kN;

  • C.

    20,07kN;

  • D.

    30,00kN;

  • E.

    40,00kN.

Clique em uma opção abaixo para responder a questão:

Para a estrutura apresentada na figura a seguir, submetida a uma carga vertical uniformemente distribuída de 100 kN/m e uma carga de vento de 50kN/m,pode-seafirmarqueasreaçõesnosapoiosAe B,comseussentidos,valem,respectivamente:

  • A.

    V=236kN( );H=27kN( );V=164kN( )eH=123kN( );

  • B.

    V=236kN( );H=123kN( );V=164kN( )eH=27kN( );

  • C.

    V=164kN( );H=27kN( );V=236kN( )eH=123kN( );

  • D.

    V=164kN( );H=123kN( );V=236kN( )eH=27kN( );

  • E.

    V=236kN( );H=50kN( );V=164kN( )eH=100kN( );

Clique em uma opção abaixo para responder a questão:
Tendo em vista os diversos tipos de situações possíveis e de fundações usuais para prédios residenciais,sãofeitasasafirmativasabaixo. I- Uma fundação executada com sapata (fundação direta) transmite a sua carga ao solo através da compressão do terreno sob sua base bem como peloatritodesuasuperfícielateral. I I- As estacas metálicas quando estão inteiramente enterradas em terreno natural, independente da situação do níveld'água,dispensamtratamentos especiais. III- AsestacasdotipoFrankisãoindicadasnocasode terrenos de fundação arenosos como forma de minimizar osefeitosde vibrações do terreno em construçõesvizinhas,antigas ou em mau estado deconservação,duranteoprocessodeexecução dafundação. IV- Comoobjetivodemelhordistribuirparaoterreno as cargas de pilares periféricos de uma construção,pode-seoptarpelautilizaçãodevigas defundaçãotambémdenominadasdebaldrames. V- Aestacametálicaéaquemelhorseaplicaemum terrenoformadoporsolonaturaldotipoA-1(HBR), com predominância de areia e pedregulho, não exigindocuidadosespeciaiscomtransportealém de p e r m i t i r em também, l o go após o estaqueamento,aaplicaçãodeesforçoselevados deflexão. Dasafirmativasacima,estãocorretasapenas:
  • A.

    I,IIeIII;

  • B.

    II,IIIeV;

  • C.

    II,IVeV;

  • D.

    III,IVeV;

  • E.

    I,IIeIV.

Clique em uma opção abaixo para responder a questão:

O perfil de solo abaixo têm os seguintes parâmetros:

Considerando que o peso específico da água ( ) é 10kN/m,atensãoefetivanomeiodacamada2éde:

  • A.

    260kPa;

  • B.

    380kPa;

  • C.

    120kPa;

  • D.

    240kPa;

  • E.

    140kPa.

Clique em uma opção abaixo para responder a questão:

Algumas propriedades dos solos são especialmente úteis para a sua caracterização, principalmente os índices físicos, dentre os quais, pode-secitar:

I- oíndicedevazios( ):éutilizadopararepresentaro estado em que o material se encontra, sendo obtidoatravésdarazãoentreovolumedevaziose ovolumedesólidosdaamostra;

I I- ograudesaturação ( ):forneceainformação do percentual de vazios que está totalmente preenchido com água, sendo obtido pela razão entre o volume de ar e o volume de vazios da amostra;

III - o pesoespecífico aparenteseco( ):éobtidopela razão entreopesodossólidoseovolumetotalda amostra;

IV-opesoespecíficoaparentesaturado( ):refere-se ao valor do peso específico aparente úmido para ummaterialcomgraudesaturaçãoiguala50%;

V-adensidadedosgrãos:refere-seàrelaçãoentreo peso específico do material seco e o daáguada amostra, sendo, portanto, uma grandeza adimensional. Dasafirmativasacima,estãocorretasapenas:

  • A.

    I,IIeIII;

  • B.

    I,IIIeV;

  • C.

    II,IIIeIV;

  • D.

    III,IVeV;

  • E.

    I,IIIeIV.

Clique em uma opção abaixo para responder a questão:

Considereastabelasabaixo:

Na elaboração de um projeto de fundações, escolheu-seconvenientementeumaestacanatabela1 edefiniu-sesuacotadeassentamento(CAF)em -15,0m.Nestacota,oensaiodepenetraçãodinâmica (SPT) apresentou, como resultado, um total de 26 golpes para a penetraçãodosprimeiros 30 cm e um total de30golpesparaapenetraçãodossegundos30 cm do amostrador padrão. Nestas condições, a parcela decapacidade decarganaruptura,referente ao atrito lateral, foi estimada em 450,0 kN. Para o cálculo da carga admissível, a partir de carga de ruptura,adotou-se um coeficientedesegurançaigual a3,0.SeparaadefiniçãodaCAFoprojetistalevouem contaoaspectotécnicoeoeconômico,odiâmetroda estaca para a qual foi selecionada a cota -15,00 m é igual,emm,a:

  • A.

    0,35;

  • B.

    0,40;

  • C.

    0,45;

  • D.

    0,52;

  • E.

    0,60.

Clique em uma opção abaixo para responder a questão:

Oângulodeatritoentreummurodearrimoeosolo defundaçãoéumparâmetroquedeveserconsiderado naverificaçãodasegurançacontra:

  • A.

    arupturadoterreno;

  • B.

    otombamentodomuro;

  • C.

    odeslizamentodabasedomuro;

  • D.

    arupturadoconjuntomuro-solo;

  • E.

    adeformaçãoexcessivadoterreno.

Clique em uma opção abaixo para responder a questão:
