Questões sobre Drenagem

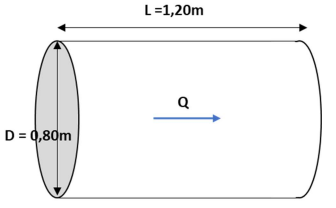

A figura a seguir mostra um trecho de tubulação utilizado em um sistema de drenagem, onde a seta indica o sentido da vazão Q.


Considerando que o tubo trabalhou a plena seção durante 2 horas com uma velocidade de escoamento de 1,5m/s, e realizando a aproximação ? = 3,14, o volume de água drenado ao longo desse período, em decâmetros cúbicos (dam³ ) foi de aproximadamente:

Vertedores de emergência consistem em uma saída adicional em uma cota mais alta que todas as outras saídas, para que a água verta apenas quando o nível do reservatório tenha se elevado acima do previsto para a precipitação do projeto. São utilizados como recurso de segurança para prevenir transbordamentos em bacias de detenção, conforme ilustra a imagem a seguir:




Sobre o vertedor de emergência, assinale a afirmativa INCORRETA.

As instalações de drenagem de águas pluviais devem ser projetadas de modo a obedecer a seguinte exigência:

Inundações nada mais são do que casos particulares de enchentes naturais. Quando se desenvolvem em meio urbano tornam-se tema relevante, pois causam prejuízos diretos e indiretos ao desenvolvimento socioeconômico das populações. O equacionamento das inundações em meio urbano é uma questão de alta complexidade na gestão das águas pluviais. Sabe-se que cada vez mais esse tipo de desastre tem atingido a população que fica alarmada pela intensidade dos eventos e pela vulnerabilidade das comunidades diante deles. Segundo especialistas, antes da realização de grandes projetos de estruturais, como obras monumentais de contenção de inundações, profissionais devem estudar e compreender a dinâmica de interação entre clima, balanço hídrico e urbanização. Sobre as medidas de controle de inundação, analise as afirmativas a seguir.
I. Medida não estrutural: é a previsão de bacias de detenção para atenuação dos picos de cheia, sendo dispositivos projetados em áreas mais altas da bacia, a montante das regiões mais urbanizadas, onde a ocupação ainda é mais esparsa e existem áreas para implantação das bacias. II. Obras hidráulicas: como barragens, diques e canalização, dentre outras, são medidas estruturais de controle. III. Medidas não estruturais: são do tipo preventivo, tais como zoneamento de áreas de inundação, alerta e seguros. IV. Medidas não estruturais: agem na bacia, modificando as relações entre precipitação e vazão. V. Medidas estruturais: são fundamentais quando problemas de inundações estão instalados, no intuito de se reverter e controlar a situação existente. VI. Medidas de controle de inundações: podem ser classificadas em estruturais, quando o homem modifica o rio, e em não estruturais, quando o homem convive com o rio.
Está correto o que se afirma apenas em

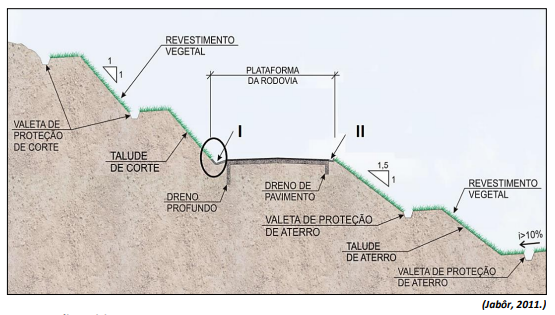

Um sistema de drenagem eficaz permite remover e/ou impedir o excesso das águas superficiais e profundas, a fim de proteger e melhorar tudo sobre que possam elas influir. O projeto de drenagem é desenvolvido com os dados obtidos dos estudos hidrológicos, compreendendo o dimensionamento, a verificação hidráulica, a funcionalidade e o posicionamento das obras e dispositivos. Os dispositivos de drenagem têm como objetivo captar e conduzir para local adequado toda a água que sob qualquer forma venha a atingir o corpo estradal. Analise a figura a seguir:



Define corretamente os dispositivos I e II:
