Um programa para CLP, foi editado em Ladder utilizando um temporizador, conforme a figura (1) a seguir.
De acordo com o gráfico representativo do funcionamento desse temporizador, mostrado na figura (2), marque a opção que representa como se comporta a saída Q1.
Os termistores são resistores termicamente sensíveis, capazes mudar sua resistência elétrica em função da temperatura. Em relação a esses tipos de componentes, analise as afirmativas a seguir.
I O PTC é um tipo de termistor cujo o coeficiente de variação de resistência é negativo, ou seja, diminui com o aumento da temperatura.
II Nos termistores, a relação entre a temperatura e a resistência elétrica é exponencial, assim, mudanças mínimas na temperatura do corpo geram mudanças significativas na sua resistência.
III Os termistores podem ser utilizados como sondas de temperaturas desde aplicações industriais, aparelhagem médica, instrumentação automobilística até projetos militares.
IV Construídos com cerâmica sob um substrato de platina e com uma relaç...
As propriedades da Transformada Z são generalizações das propriedades das transformadas de Fourier de tempo discreto.
representa uma dessas propriedades. Essa propriedade se faz representada por
Sobre as Redes Industriais, suas tecnologia e protocolos, afirma-se:
I Atualmente, nenhum fornecedor possui soluções de redes industriais proprietárias, o que permite que clientes não dependam de produtos de um único fabricante.
II Dentre as topologias de redes para interconexão de dispositivos automatizados, a topologia de barramento é a que tem sido mais usada, devido a sua flexibilidade para ampliar a rede.
III Todos protocolos de redes industriais são desenvolvidos para atuar apenas nos níveis de controle da automação, por isso utilizam o padrão elétrico de comunicação serial RS-232.
IV O protocolo de comunicação industrial Profibus DP é um protocolo de rede determinístico que utiliza-se do meio físico RS-485 ou fibra ótica no seu funcionamento. ...
Assinale a alternativa que apresenta uma forma simplificada da seguinte expressão booleana.

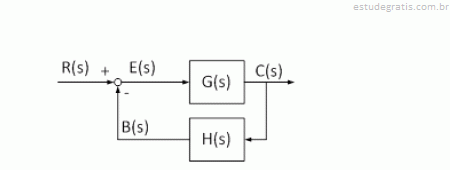

A figura a seguir representa um diagrama de bloco de uma malha de controle.
A Função de Transferência de Malha Fechada desse bloco é

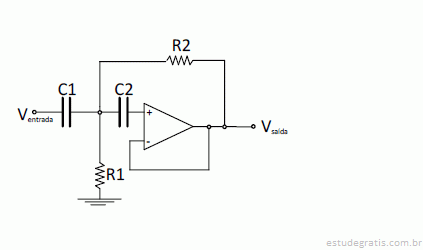

Analise o circuito a seguir.
Pela sua tipologia podemos afirmar que se trata de filtro ativo do tipo

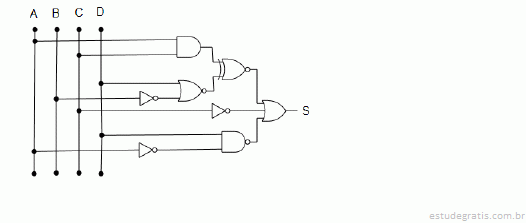

Analise o circuito lógico a seguir:
A expressão lógica que representa o circuito é
Em relação aos medidores de vazão, analise as afirmativas a seguir.
I O medidor Ultrassônico por efeito doppler não gera perda de pressão na linha.
II O medidor Coriolis necessita que o fluido a ser medido seja condutor de eletricidade.
III O tubo de Venturi é um elemento deprimogênio que tem como vantagem o fato de poder ser utilizado em qualquer tipo de fluido.
IV O medidor Vortex utiliza o princípio dos vórtices que se formam apenas em fluidos com escoamentos de regime laminar.
Estão corretas as afirmativas
