Instruções: Para responder às questões de números 47 e 48 considere as informações e o desenho abaixo.

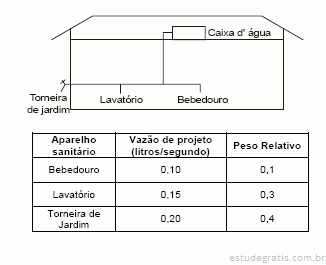

O desenho apresenta a localização aproximada dos três pontos de hidráulica que devem ser instalados. Os tubos que serão utilizados são de aço galvanizado. Abaixo do desenho, consta a tabela de pesos relativos e vazões em pontos de utilização, segundo a da NBR 5626/1998. Para garantir a vazão adequada da caixa d'água realizam-se cálculos que garantam a vazão em pressão adequada de trabalho.

O desenho apresenta a localização aproximada dos três pontos de hidráulica que devem ser instalados. Os tubos que serão utilizados são de aço galvanizado. Abaixo do desenho, consta a tabela de pesos relativos e vazões em pontos de utilização, segundo a da NBR 5626/1998. Para garantir a vazão adequada da caixa d'água realizam-se cálculos que garantam a vazão em pressão adequada de trabalho.

47.A vazão de projeto que passa pela tubulação é calculada:

I. Vazão = (0,10 × 0,1 + 0,15 × 0,3 + 0,2 × 0,4)

II. Vazão = 0,3 × (0,1 + 0,3 + 0,4)^1/2

III. Vazão = (0,10 × 0,1 + 0,15 × 0,3 + 0,2 × 0,4) / (0,1 + 0,3 + 0,4)

Está correto o que se afirma APENAS em
