O desenho técnico utiliza um sistema de projeções ortográ...

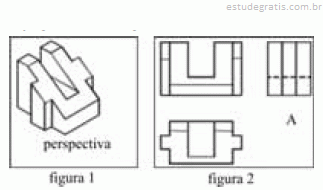

O desenho técnico utiliza um sistema de projeções ortográficas com regras próprias e muito estritas que mostram, com precisão, formas, proporções e dimensões dos objetos representados. Considerando esse sistema e os desenhos abaixo, julgue o item a seguir.

É correto afirmar que os três desenhos apresentados na figura 2 são diferentes representações do objeto mostrado na figura 1. Cada um desses três desenhos é uma vista ortográfica — frontal, superior ou lateral esquerda — do objeto posicionado no primeiro diedro.
