O desenho I mostrado na figura acima apresenta o círculo...

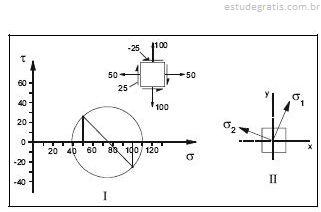

O desenho I mostrado na figura acima apresenta o círculo de Mohr de tensões de um elemento plano de um material submetido ao estado de tensões indicado. As convenções de sinais utilizadas para as tensões no elemento também aparecem indicadas nesse desenho. Nesse contexto, julgue os itens a seguir.

O desenho II mostrado na figura esquematiza corretamente o posicionamento das tensões principais σ 1 e σ 2 (normais entre si) em relação aos eixos x e y indicados.
