Questões sobre Metrologia

Um cabo elétrico de 10 mm de diâmetro tem resistência elétrica por unidade de comprimento de 0,001 ?/m. e é revestido por uma camada de material plástico de 1 mm de espessura e condutividade térmica 0,20 W/m.K. O cabo vai ser utilizado em um ambiente cujo ar está na temperatura de 27 °C, com coeficiente de película de 10 W/m² .K. Se o plástico usado suporta no máximo 177 °C sem se derreter, a opção que determina a máxima corrente elétrica que pode passar pelo cabo, em amperes, é: Dados: ln6 = 1,79; ln5 = 1,61; ln2 = 0,69

Um relógio comparador com vernier igual a 0,01 mm foi utilizado para medir o desalinhamento máximo de uma roda. Em mm, a leitura indicada é

Fazendo uso de um micrômetro, se o passo da rosca é de 0,5 mm e o tambor tem 50 divisões, girando o tambor, cada divisão terá:

O paquímetro é um dos mais importantes instrumentos de medida e é importante conservá-lo, sendo uma ótima ação para conservação:

O relógio comparador é um instrumento que pode ser utilizado para conferência no controle dimensional e geométrico de peças.

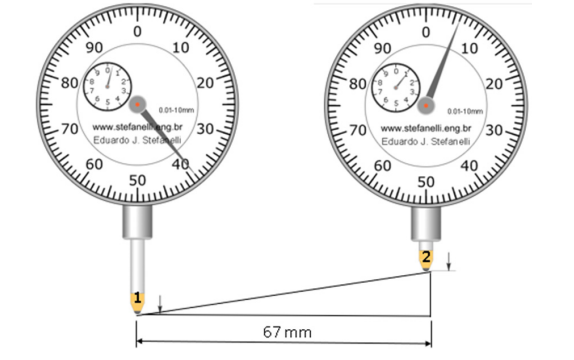

Observe a figura a seguir. No aro foi registrado o deslocamento vertical do ponteiro apresentando a diferença dimensional do ponto 1 para o ponto 2.
Fonte: www.stefanelli.eng.br

De acordo com a figura, o valor correto desta inclinação é:
