Para a análise do funcionamento de uma instalação, na entrada de um circuito com tensão alternada, bifásico, foram obtidas as seguintes medidas de tensão, corrente e potência ativa: 200 V; 50 A; 8,00 kW.

Nessas condições, o fator de potência e o módulo da impedância equivalente do circuito apresentam, respectivamente, os seguintes valores:

São utilizados dois wattímetros para medir o fator de potência de uma carga indutiva trifásica equilibrada a três fios. As leituras feitas pelos wattímetros são 2 kW e 1 kW. De acordo com as informações apresentadas, o fator de potência dessa carga é, aproximadamente, igual a

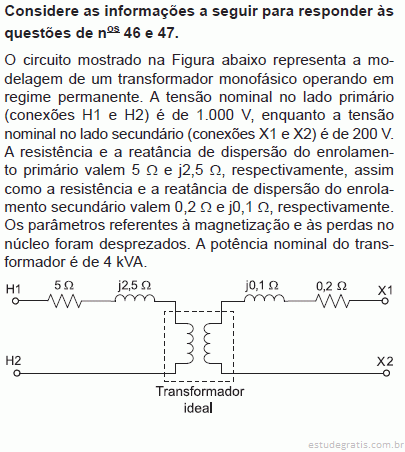

Uma impedância z = (6 + j6,2) Ω foi conectada nos terminais do secundário do transformador e este foi energizado com tensão nominal nos terminais do primário. Qual o fator de potência nos terminais do primário do transformador?

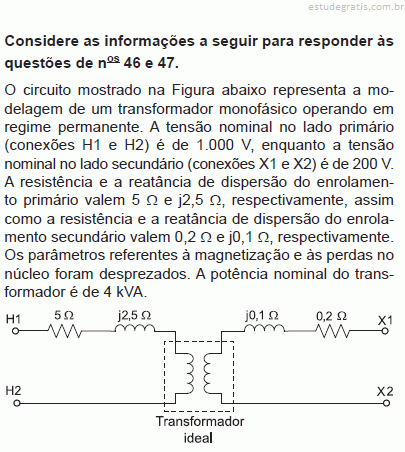

Um engenheiro, ao executar o ensaio de curto-circuito no transformador, conectou uma fonte de tensão controlável nos terminais do primário, enquanto os terminais do secundário estavam em curto-circuito. O procedimento realizado foi o de regular a amplitude da tensão aplicada pela fonte até que a corrente fornecida por ela fosse igual à corrente nominal do transformador. Nessas condições, de acordo com o circuito da modelagem apresentado, qual a tensão, em volts, aplicada no transformador?

Um projeto prevê a transmissão de uma potência de 100 MW com fator de potência de 0,90 atrasado, através de uma linha de transmissão trifásica de condutores de alumínio desde a geração de energia elétrica com tensão nominal de 23,1 KV até o consumidor que fica distante 124 Km também em 23,1 KV. A perda por efeito joule é de 2,5 % na linha especificada. Qual é o diâmetro do condutor de alumínio, D, para o presente caso? Considere que o valor da resistividade do alumínio é de 0,02688 (Ω.mm2/m)

Uma carga trifásica solicita 250 kW e apresenta originalmente um fator de potência em atraso de 0,82 quando conectada a uma rede de energia elétrica de 380 V. Qual deve ser a potência reativa em KVAR e a redução da corrente elétrica em A, fornecida por um banco de capacitores ligado em paralelo com esta carga para aumentar efetivamente o fator de potência para 0,98 em atraso.
