Questões sobre Proteção de sistemas elétricos

Com relação a proteção de sistemas elétricos, julgue os itens subsecutivos. O condutor de proteção deve ser evidenciado na instalação elétrica por meio das cores verde, verde-amarelo ou azul-claro.

Com relação a proteção de sistemas elétricos, julgue os itens subsecutivos. Os contatos móveis dos polos dos dispositivos multipolares devem abrir ou fechar simultaneamente. Entretanto, no que se refere aos contatos dos neutros, estes podem abrir antes ou fechar depois dos demais contatos.

Com relação a proteção de sistemas elétricos, julgue os itens subsecutivos. Devido às suas características de construção, o uso dos dispositivos DR (diferencial-residual) pode dispensar, dependendo do esquema de ligação adotado, a utilização do condutor de proteção.

Com relação a proteção de sistemas elétricos, julgue os itens subsecutivos.

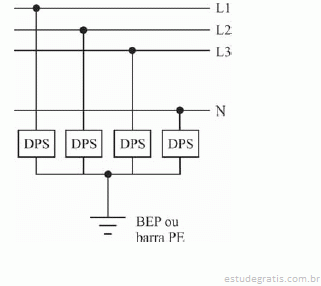

Caso a linha elétrica de energia que chega à edificação inclua o neutro e este seja aterrado no barramento de equipotencialização principal da edificação (BEP), pode ser utilizado o esquema de ligação mostrado na figura abaixo para os dispositivos protetores de surto (DPS).

O relé é um interruptor acionado eletricamente que serve para ligar e desligar diferentes dispositivos. Com inúmeras aplicações possíveis em comutação de contatos elétricos, o relé é amplamente utilizado na proteção e controle de sistemas. Acerca das características desse tipo de aparelho, julgue os seguintes itens.

Um diodo é frequentemente instalado na bobina de um relé, a fim de proteger os componentes do circuito dos picos de tensão originados nas operações de corrente contínua.
