O protoboard é um dispositivo muito útil nas atividades do dia-a-dia da eletro-eletrônica. Podemos dizer que esse dispositivo é

Acerca de componentes elétricos e eletrônicos, de técnicas de eletricidade e de manutenção e serviços técnicos em equipamentos elétricos e eletroeletrônicos, julgue o seguinte item.

Resistores são componentes eletrônicos utilizados para limitar a corrente elétrica em um circuito, enquanto capacitores são os dispositivos utilizados para armazenar energia elétrica em seu campo magnético.

Acerca de componentes elétricos e eletrônicos, de técnicas de eletricidade e de manutenção e serviços técnicos em equipamentos elétricos e eletroeletrônicos, julgue o seguinte item.

Diodos são componentes que permitem a passagem de corrente elétrica em apenas um sentido, enquanto os transformadores alteram a frequência de uma corrente elétrica.

Abaixo é mostrado um circuito de uma porta lógica implementada com diodos. Nesse circuito, Va e Vb são as entradas e Vo a saída. Cada uma das entradas pode ser conectada na alimentação de 5 V ou no terra, portanto, existem quatro possíveis combinações para as entradas. Considere o nível lógico zero uma tensão abaixo de 1 V e o nível lógico 1 uma tensão acima de 2 V.



Analisando as quatro possíveis combinações das entradas e os respectivos valores de Vo, pode-se afirmar que este circuito é uma porta lógica

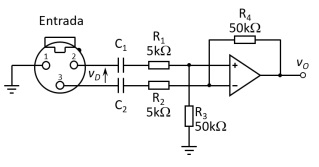

Muitos equipamentos profissionais de áudio fazem interconexões através de uma ligação conhecida como “linha balanceada”. Abaixo é mostrado um circuito de entrada para esse tipo de ligação, onde os componentes devem ser considerados ideais.



São funções do circuito mostrado, EXCETO:

Dois amplificadores de áudio podem ser operados em ponte (bridge) para amplificar um único sinal. Nessa forma de operação, a entrada de um dos amplificadores é invertida (defasada de 180º) e a carga (alto falante) é ligada entre as saídas dos dois canais, conforme mostrado no diagrama abaixo.




Um determinado amplificador de áudio pode ser ligado a uma carga de 4 ou 8 ?, apresentando, em ambos os casos, o mesmo valor máximo para a tensão de saída. Ao ser ligado a uma carga de 8 ? , a potência máxima de saída desse amplificador é igual a 100 W.
Quando dois desses amplificadores são ligados em ponte a uma carga 8 ?, ... Ver mais

Abaixo é mostrado o diagrama esquemático de um amplificador de potência de áudio. Por causa de um problema de fabricação, os diodos D1 e D2 passaram a se comportar como curto-circuito.



O efeito que esse problema causará no funcionamento do amplificador está corretamente descrito em:
