Questões de Engenharia Mecânica da CESPE / CEBRASPE

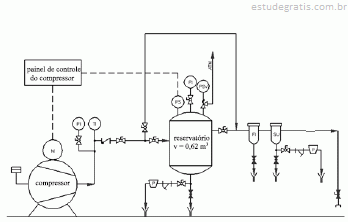

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

Se houver informação sobre a escala do desenho, pode-se medir graficamente as distâncias no fluxograma e fazer um levantamento da quantidade de tubulação do sistema.

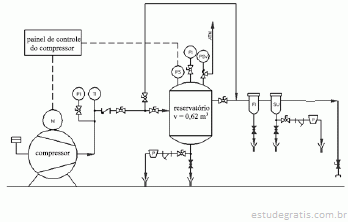

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

A válvula do by-pass do reservatório deveria estar representada como NF.

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

O compressor receberá, por meio do painel de controle, sinal de um manômetro instalado no reservatório.

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

O uso de filtro e separador de umidade na mesma linha representa uma redundância, porque os dois acessórios desempenham a mesma função de retirar material condensado da tubulação

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

Compressor resfriado a ar possui rendimento superior a compressor resfriado a água.
