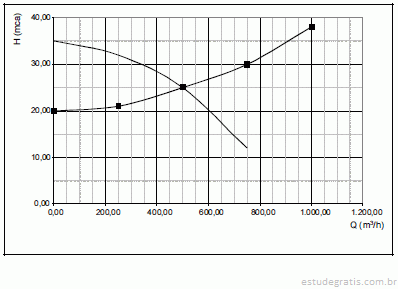

Um técnico projetista foi indicado para auxiliar no projeto de uma instalação de bombeamento. O engenheiro responsável informou que a bomba recalcaria óleo combustível e que deveria atender a curva do sistema, ilustrada acima. Sabe-se que a vazão necessária é de 600,00 m³/h, que a altura manométrica total deve ser de 2,5 kgf/cm² e que, para essa instalação, estão disponíveis três tipos de bombas centrífugas: a bomba A, cuja curva está plotada no mesmo gráfico da curva do sistema; a bomba B, cujas características nominais são: vazão de 300,00 m³/h para a altura manométrica de 1,25 kgf/cm², com rendimento no ponto de operação de 60%; a bomba C, que possui como características nominais uma vazão de 600 m³/h para uma pressão de recalque de 1,3 kgf/cm² e NPSH requerido de 8,5 m.c.a. Com base no gráfico e nessas informações, julgue os próximos itens.

A curva do sistema será alterada se houver mudança nos diâmetros das tubulações da instalação.

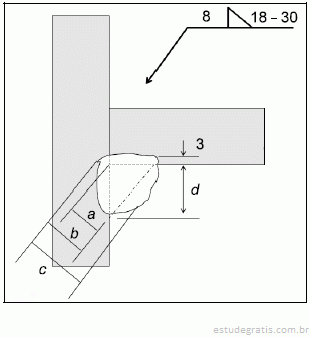

Acerca de terminologia e simbologia de soldas e com base na figura acima, julgue os itens subseqüentes.

O símbolo que indica a solda de filete deveria estar no lado contrário da simbologia, pois a solda se encontra no lado oposto à indicação.

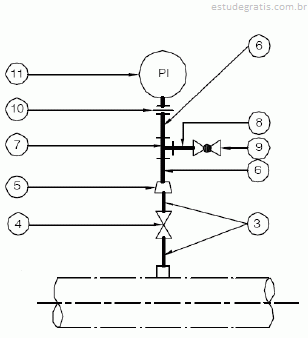

A figura acima mostra um detalhe típico de instalação de um manômetro em uma tubulação. A respeito dessa instalação, julgue os itens que se seguem.

Entre a união e o manômetro poderiam ser colocados quaisquer acessórios como tubo-sifão, amortecedor de pulsação ou selo, conforme a necessidade do projeto.

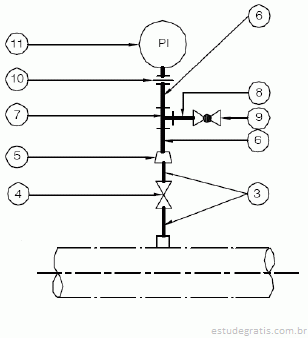

A figura acima mostra um detalhe típico de instalação de um manômetro em uma tubulação. A respeito dessa instalação, julgue os itens que se seguem.

Se o item 4 tiver diâmetro nominal de 3/4", então o item 8 também terá esse diâmetro.

A figura acima mostra um detalhe típico de instalação de um manômetro em uma tubulação. A respeito dessa instalação, julgue os itens que se seguem.

O item 10 é uma união e tem a função de regular a pressão no encaixe do manômetro e, assim, evitar vazamentos.
