Questões sobre Projeto e Execução de Edificações

Com base nas figuras acima, julgue os itens a seguir, relativos às normas de cotagem em desenho técnico e à execução desse procedimento em programas de CAD.

A indicação dos limites da linha de cota pode ser representada, de forma correta, tanto no desenho A quanto no desenho B.

O AutoCAD é um programa que disponibiliza uma série de ferramentas de desenho, opções de seleção e edição de objetos, além de outras funcionalidades que facilitam a realização de projetos de engenharia. Em relação a esse programa, julgue os itens seguintes.

No AutoCAD 14, os comandos LINE, RAY e XLINE são utilizados para se gerar linhas retas finitas, semifinitas e infinitas, respectivamente.

O desenho técnico, uma ferramenta de extrema importância em um projeto de engenharia, consiste no meio de comunicação entre o projetista e quem trabalha na obra, por isso, nesse desenho, devem constar todas as informações referentes ao projeto. Para se normatizar os desenhos técnicos de projetos de engenharia, diversas normas técnicas também têm sido elaboradas. Considerando essas informações e as figuras acima, julgue os próximos itens.

Em relação ao grau de elaboração do desenho técnico, o croqui é a representação gráfica aplicada habitualmente aos estágios iniciais de um projeto, podendo, entretanto, servir, ainda, para a representação de elementos existentes ou para a execução de obras.

A figura acima apresenta parte de formas para execução de peças em concreto armado de uma edificação. Sabendo que, nessa figura, as letras indicam componentes dessas formas, julgue os itens subsequentes.

Os componentes indicados pela letra o são os travessões.

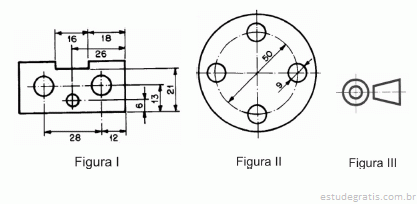

Com base nas normas brasileiras de desenho técnico, julgue os itens a seguir, relativos às figuras acima.

Na representação de um desenho com base na figura III, a vista superior deve ser desenhada acima da vista frontal.
